Гранитные плиты изготавливаются по стандартам развитых стран;допуск на плоскостность соответствует стандарту гранитной поверхности GB/T20428-2006 и Положению о проверке плит JJG117-2005.
Измерение температуры 20 ± 2 ℃
Класс 000: 1x(1+d/1000)
Класс 00: 2x(1+d/1000)
0 класс: 4x(1+d/1000)
1 класс: 8x(1+d/1000)
(d для длины диагонали, мм)

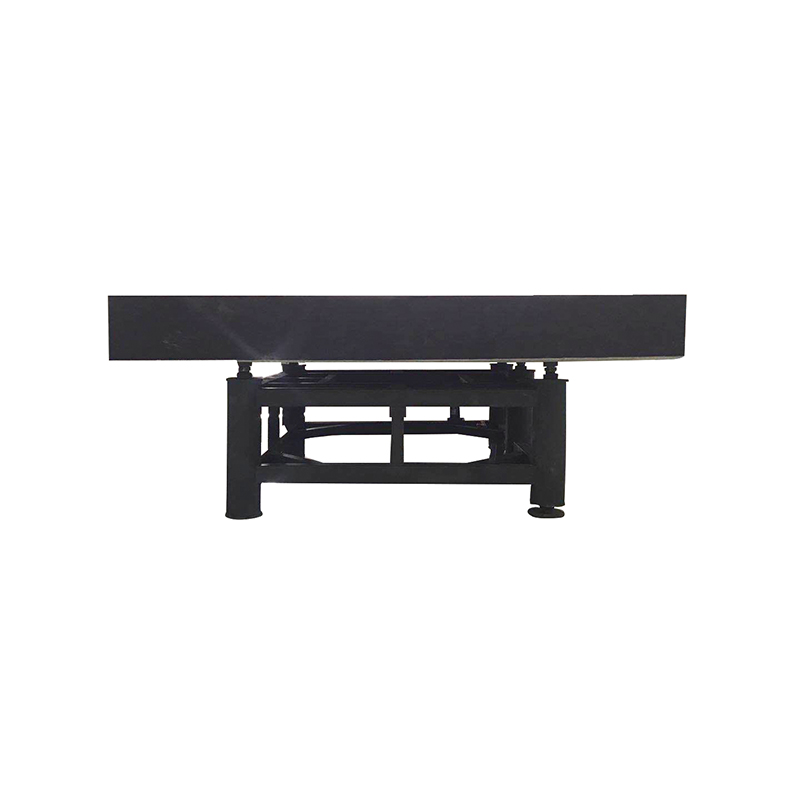

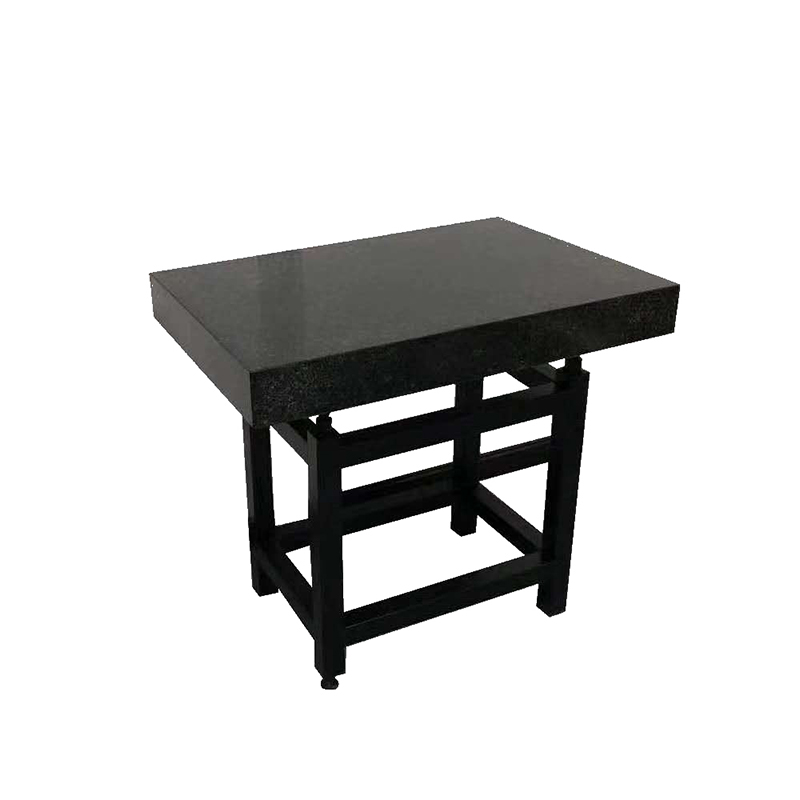

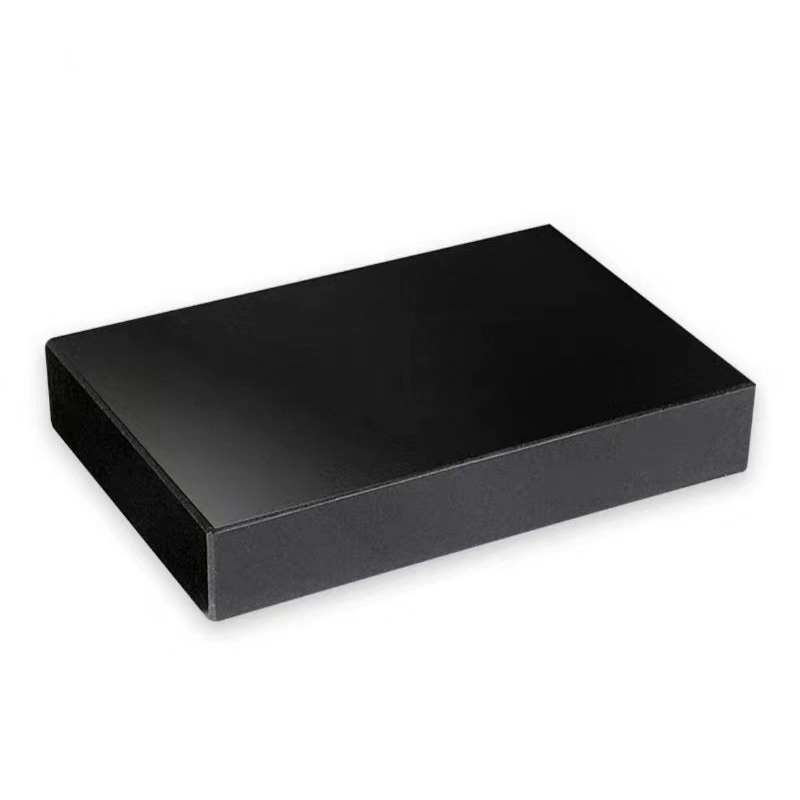

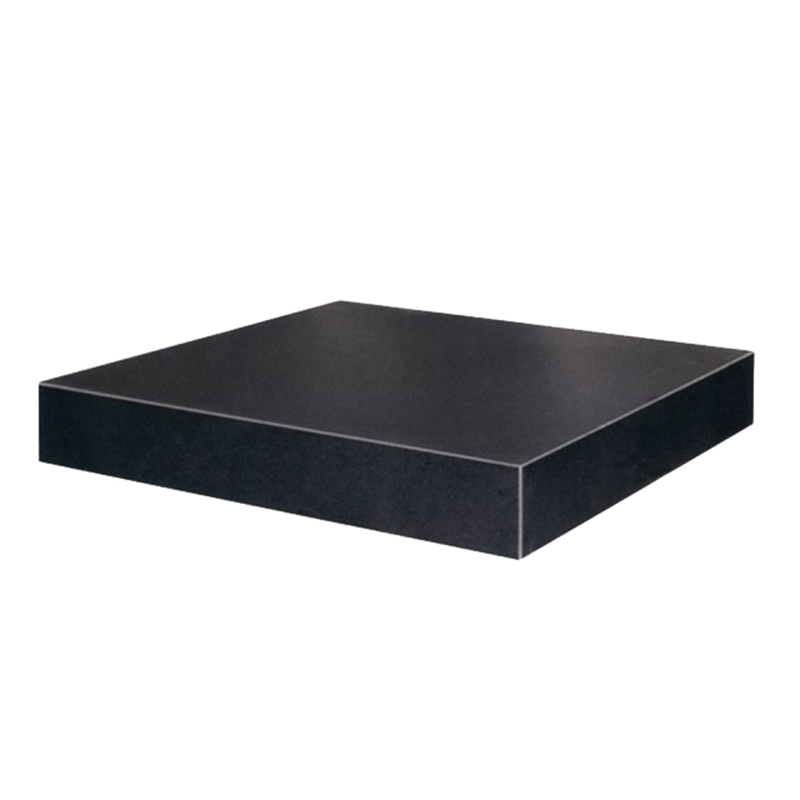

1. Инспекционная поверхностная пластина серии CDGP Precision
№ заказа. | Тип (мм) | Плоскостность класса 000 (мкм) | Плоскостность класса 00 (мкм) | Плоскостность класса 0 (мкм) | Плоскостность (мкм) | СЗ (кг) |
Класс точности (мкм) | ||||||
CDGP100-1001 | 300 x 200 x 50 | 0.9 | 1.8 | 3.6 | 7.0 | 9 |
CDGP100-1002 | 300 x 300 x 70 | 1.0 | 1.9 | 3.8 | 7.5 | 19 |
CDGP100-1003 | 400 x 250 x 70 | 1.0 | 2.0 | 4.0 | 8.0 | 21 |
CDGP100-1004 | 400x400x70 | 1.2 | 2.3 | 4.5 | 9.0 | 34 |
CDGP100-1005 | 630 x 400 x 100 | 1.3 | 2.5 | 5.0 | 10.0 | 77 |
CDGP100-1006 | 630x630x100 | 1.3 | 2.5 | 5.0 | 10.0 | 121 |
CDGP100-1007 | 800 x 500 x 130 | 1.4 | 2.7 | 5.3 | 11.0 | 159 |
CDGP100-1008 | 900 x 600 x 130 | 1.5 | 2.9 | 5.7 | 11.5 | 215 |
CDGP100-1009 | 1000x630x150 | 1.5 | 3.0 | 6.0 | 12.0 | 290 |
CDGP100-1010 | 1000x750x150 | 1.6 | 3.2 | 6.3 | 12.5 | 345 |
CDGP100-1011 | 1000x1000x150 | 1.8 | 3.5 | 7.0 | 14.0 | 460 |
CDGP100-1012 | 1600x1000x200 | 2.0 | 4.0 | 8.0 | 16.0 | 982 |
CDGP100-1013 | 1600x1600x200 | 2.4 | 4.8 | 9.5 | 19.0 | 1572 |
CDGP100-1014 | 2000x1000x200 | 2.4 | 4.8 | 9.5 | 19.0 | 1228 |
CDGP100-1015 | 2000x1600x250 | 2.5 | 5.0 | 10.0 | 20.0 | 2456 |
CDGP100-1016 | 2500x1600x300 | 2.9 | 5.8 | 11.5 | 23.0 | 3684 |
CDGP100-1017 | 3000x2000x400 | 3.3 | 6.5 | 13.0 | 27.0 | 7368 |
CDGP100-1018 | 4000x2000x500 | 4.0 | 8.0 | 16.0 | 32.0 | 12280 |
CDGP100-1019 | 4000x2500x500 | 4.4 | 8.8 | 17.5 | 35.0 | 15350 |
2. База измерительных приборов для гранита серии CDGB
№ заказа. | Тип (мм) | Размер колонки (мм) | Ровность базовой рабочей поверхности | Диапазон измерения (мм) |
CDGB800-8001 | 150×100×40 | 150×φ18 | 2 | 0-100 |
CDGB800-8002 | 200×150×50 | 300×φ35 | 2 | 0-250 |
CDGB800-8003 | 200×200×50 | 300×φ35 | 2 | 0-250 |
Заявление
Гранитные плиты широко используются в качестве основания и колонны в точных приборах, таких как координатно-измерительные машины, машины для измерения зрения, станки и т. д.
