Гранитные плиты изготавливаются по стандартам развитых стран;допуск на плоскостность соответствует стандарту гранитной поверхности GB/T20428-2006 и Положению о проверке плит JJG117-2005.
Измерение температуры 20 ± 2 ℃
Класс 000: 1x(1+d/1000)
Класс 00: 2x(1+d/1000)
0 класс: 4x(1+d/1000)
1 класс: 8x(1+d/1000)
(d для длины диагонали, мм)
1. Блоки гранитные параллели серии CDGPB
№ заказа. | Тип (мм) | Класс точности (мкм) |
CDGPB900-9001 | 40×38×25 | 1.5 |
CDGPB900-9002 | 50×48×35 | 1.8 |
CDGPB900-9003 | 60×58×35 | 2.5 |
CDGPB900-9004 | 70×68×45 | 3.0 |
CDGPB900-9005 | 80×78×50 | 3.5 |

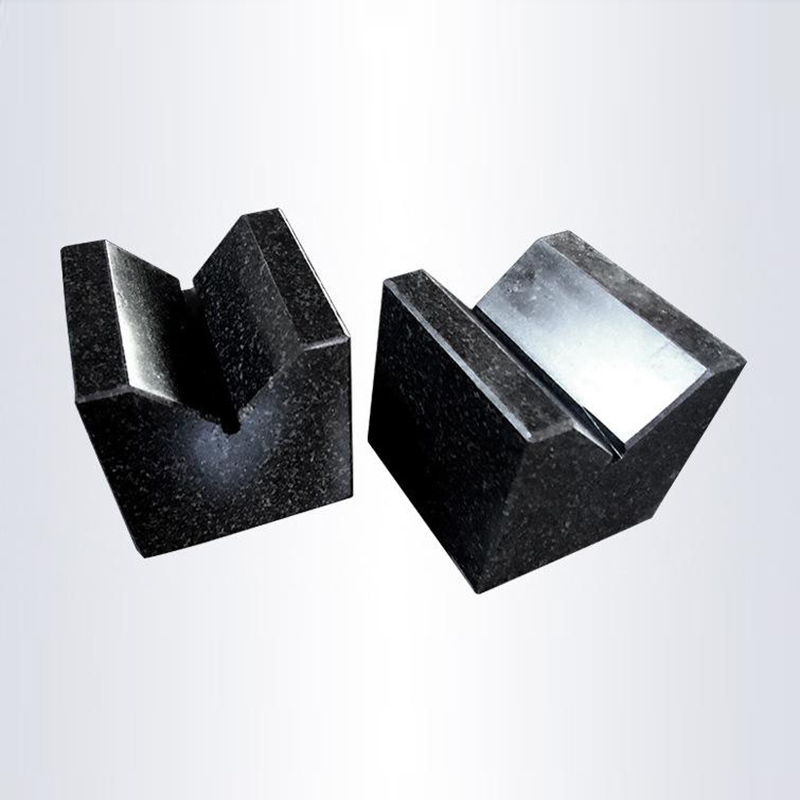

2. Гранитные V-образные блоки серии CDGVB
V-образный блок: применим для измерения степени концентричности, окружности, симметрии и допуска на биение вращающихся частей.
№ заказа. | Тип (мм) | Ровность рабочей поверхности | Параллельность между Vslot и нижней поверхностью | Параллельность между Vslot и боковой поверхностью | Симметрия между Vslot и боковой поверхностью | Прямоугольность между V-образным пазом и торцевой поверхностью | Прямоугольность между Vslot и нижней поверхностью | Разница высоты Vslot с подобранной парой | |||||||
Класс точности (мкм) | |||||||||||||||
0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
CDGVB600-6001 | 40x90° | 1 | 2 | 3 | 1 | 3 | 6 | 5 | 10 | 5 | 5 | 3 | 6 | 4 | 6 |
CDGVB600-6002 | 63x90° | 2 | 3 | 4 | 6 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
CDGVB600-6003 | 100x90° | 2 | 4 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
CDGVB600-6004 | 160x90° | 2. 5 | 5 | 5 | 10 | 5 | 10 | 10 | 20 | 10 | 10 | 5 | 10 | 6 | 12 |
3. Гранитная коробка серии CDGBX
Проверка параллельности, перпендикулярности и различных ошибок положения.
№ заказа. | Тип (мм) | Параллельность рабочей поверхности | Ровность рабочей поверхности | Перпендикулярность рабочей поверхности | |||
Класс точности (мкм) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
CDGBX700-7001 | 50×50×50 | 1 | 2 | 1 | 2 | 0.5 | 1 |
CDGBX700-7002 | 100×100×100 | 1 | 2 | 1 | 2 | 1 | 2 |
CDGBX700-7003 | 150×150×150 | 1.5 | 3 | 1 | 2 | 1.5 | 3 |
CDGBX700-7004 | 200×200×200 | 2 | 4 | 1.5 | 3 | 2 | 4 |
CDGBX700-7005 | 300×300×300 | 3 | 6 | 1.5 | 3 | 3 | 6 |
CDGBX700-7006 | 400×400×400 | 4 | 8 | 2 | 4 | 4 | 8 |
CDGBX700-7007 | 500×500×500 | 5 | 10 | 2.5 | 5 | 5 | 1 |
CDGBX700-7008 | 600×600×600 | 6 | 12 | 3 | 6 | 6 | 12 |
CDGBX700-7009 | 700×700×700 | 7 | 14 | 3.5 | 7 | 7 | 14 |
CDGBX700-7010 | 800×800×800 | 8 | 16 | 4 | 8 | 8 | 16 |

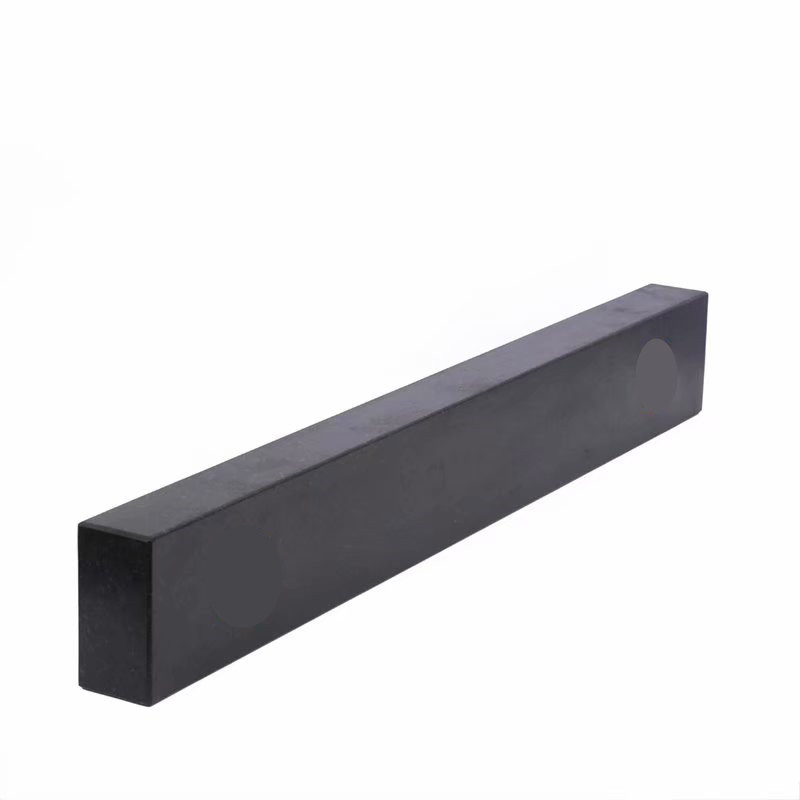

4. Гранитные прямые кромки серии CDGSE
Применяется для измерения прямолинейности и плоскостности.
№ заказа. | Тип (мм) | Плоскостность | Прямолинейность измерительной поверхности | Параллельность между противоположными измерительными поверхностями | |||
Класс точности (мкм) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
CDGSE400-4001 | 400 x 60 x 25 | 1.6 | 2.6 | 2.4 | 3.9 | 8 | 13 |
CDGSE400-4002 | 630x100x35 | 2.1 | 3.5 | 3.2 | 5.3 | 10.5 | 18 |
CDGSE400-4003 | 1000 x 160 x 50 | 3 | 5 | 4.5 | 7.5 | 15 | 25 |
CDGSE400-4004 | 1600x250x80 | 4.4 | 7.4 | 6.6 | 11.1 | 22 | 37 |
CDGSE400-4005 | 2000x300x100 | 5.4 | 10 | 8.1 | 13.5 | 27 | 45 |
5. Гранит Parallels серии CDGPL
В качестве замены блока равной высоты параллельный калибр используется для измерения параллельности деталей и поставляется парой или парами.
№ заказа. | Тип (мм) | Плоскостность рабочей поверхности и параллельность противоположной поверхности | Прямоугольность между рабочими поверхностями | Допуск HW между согласованной парой | |||
Класс точности (мкм) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
CDGPL500-5001 | 160x25x16 | 1.5 | 3 | 20 | 40 | 1.5 | 3 |
CDGPL500-5002 | 250 x 40 x 25 | 2 | 4 | 30 | 60 | 2 | 4 |
CDGPL500-5003 | 400 x 63 x 40 | 4 | 8 | 40 | 80 | 4 | 8 |
CDGPL500-5004 | 630x100x63 | 6 | 12 | 50 | 100 | 6 | 12 |
6. Линейки гранитных квадратов серии CDGSR
Применяется для обнаружения перпендикулярности и параллельности и используется в качестве абсолютного эталона измерения 90°.
№ заказа. | Тип (мм) | Прямоугольность между соседними измерительными поверхностями | Плоскостность и прямолинейность измерительной поверхности | Параллельность между противоположными измерительными поверхностями | |||
Класс точности (мкм) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
ЦДГСР200-2001 | 150x150 | 1.8 | 3.5 | 0.8 | 1.6 | 1.8 | 3.5 |
ЦДГСР200-2002 | 160x160 | 2 | 4 | 0.8 | 1.7 | 2 | 4 |
ЦДГСР200-2003 | 200x200 | 2 | 4 | 0.9 | 1.8 | 2 | 4 |
ЦДГСР200-2004 | 250x250 | 2.2 | 4.5 | 1 | 2 | 2.2 | 4.5 |
ЦДГСР200-2005 | 315x315 | 2.6 | 5.2 | 1.1 | 2.3 | 2.6 | 5.5 |
ЦДГСР200-2006 | 400x400 | 3 | 6 | 1.3 | 2.6 | 3 | 6 |
ЦДГСР200-2007 | 500x500 | 3.5 | 7 | 1.5 | 3 | 3.5 | 7 |
7. Гранитные квадраты серии CDGSQ
Применяется для измерения деталей, главного вала станков и различных
№ заказа. | Тип (мм) | Прямоугольность между измерительной поверхностью и базовой поверхностью | Плоскостность и прямолинейность измерительной поверхности | Плоскостность и прямолинейность базовой поверхности | |||
Класс точности (мкм) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
CDGSQ300-3001 | 100x63 | 1.5 | 3 | 1 | 1 | 1 | 1 |
CDGSQ300-3002 | 160x100 | 2 | 4 | 1 | 2 | 1 | 1 |
CDGSQ300-3003 | 250x160 | 2 | 4 | 1 | 2 | 1 | 2 |
CDGSQ300-3004 | 400x250 | 3 | 6 | 1.5 | 3 | 1 | 2 |
CDGSQ300-3005 | 630x400 | 4 | 8 | 2 | 4 | 1.5 | 3 |
CDGSQ300-3006 | 1000x630 | 6 | 12 | 2.5 | 5 | 2 | 4 |
Заявление
Гранитные калибры и блоки широко используются для точного измерения и калибровки прецизионных приборов.
