CD-MarxL
CAIDAO

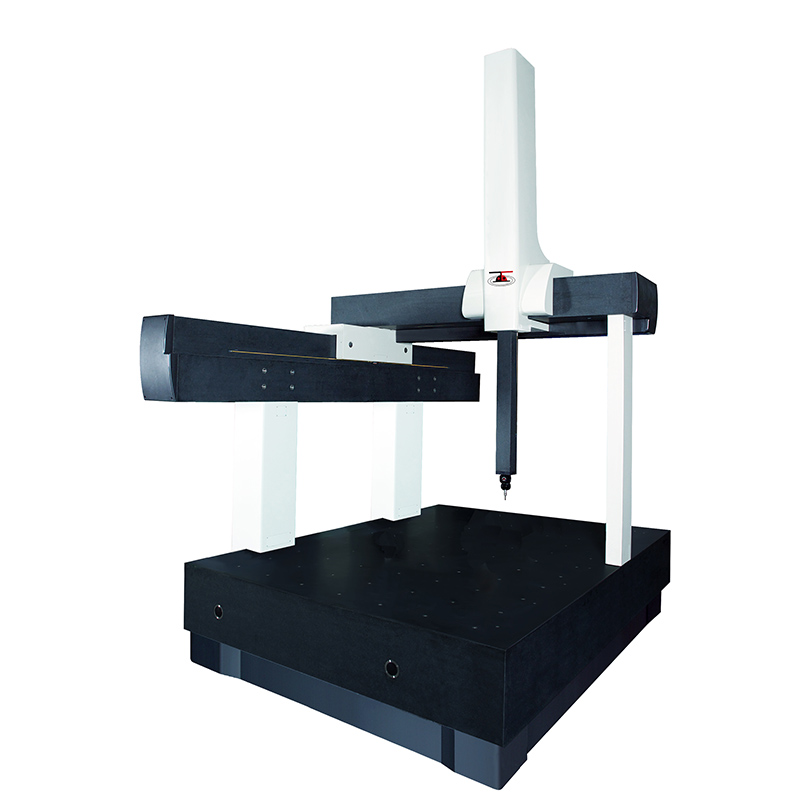

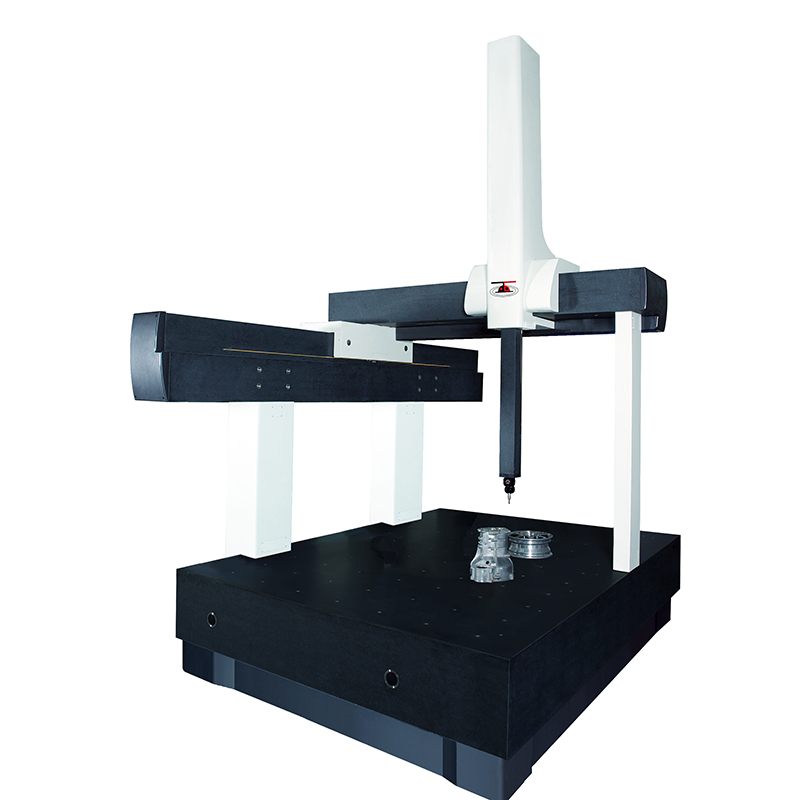

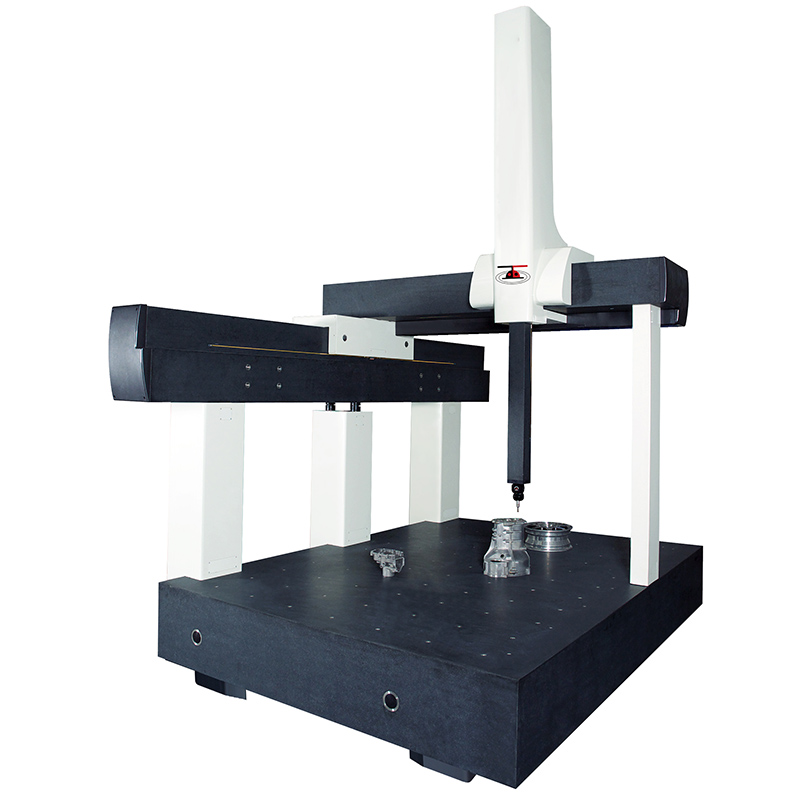

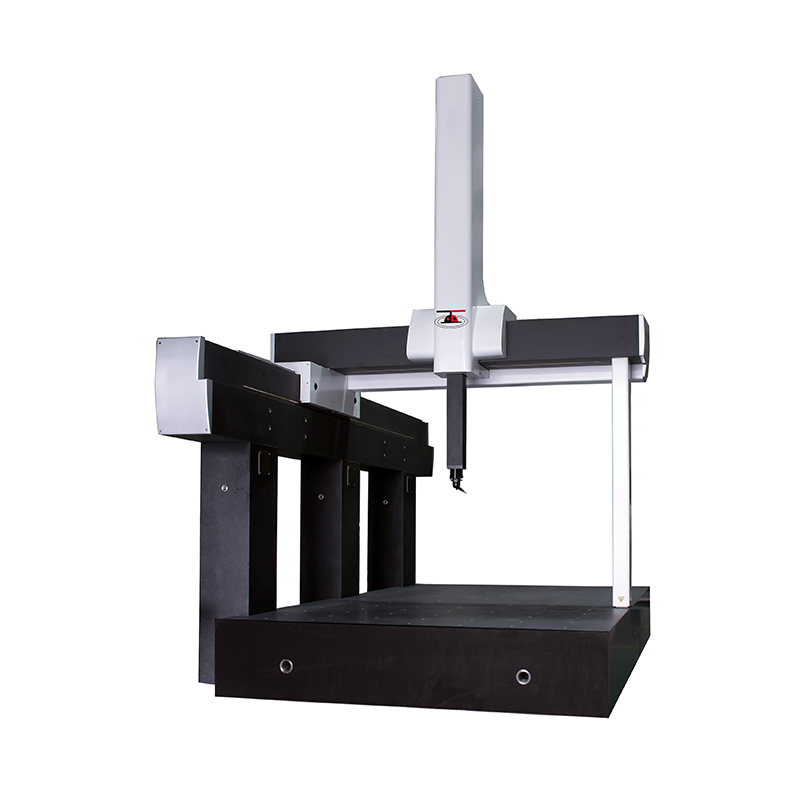

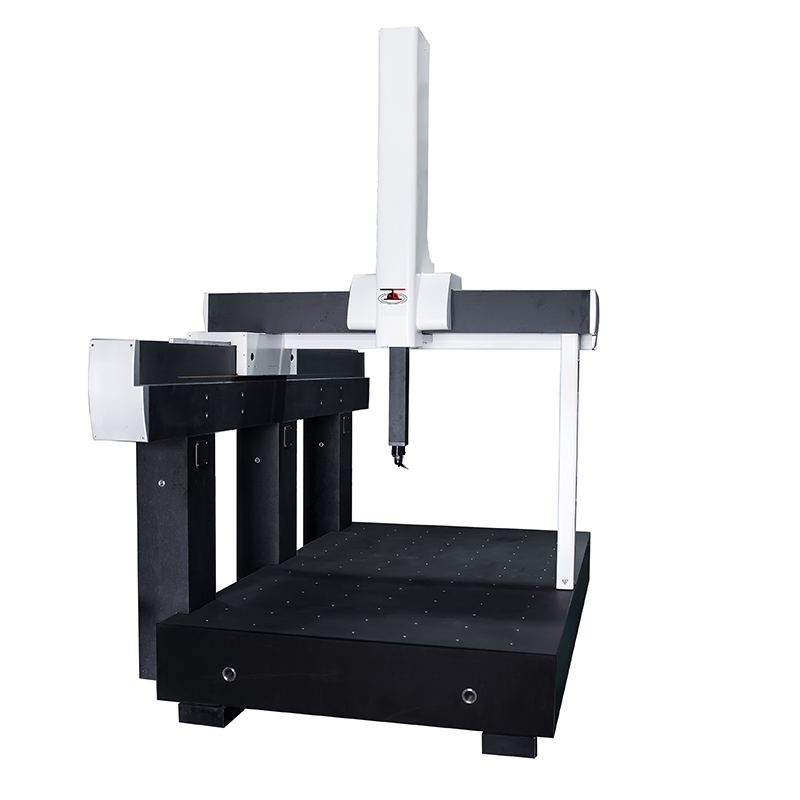

Серия CD-MarxL специально разработана для контроля деталей в широком диапазоне, а ее односторонняя приподнятая конструкция обладает высокой динамикой и стабильностью, что полностью отвечает требованиям измерения и проверки качества при производстве автомобилей, крупных пресс-форм и прецизионных запасных частей.
1. Интегрированный гранитный верстак делает машину отличающейся хорошей жесткостью, высокой несущей способностью, широким пространством для размещения заготовок и удобной загрузкой и разгрузкой.
2. Приподнятый структурный стиль принят основной направляющей в направлении Y, так что инерция движущихся частей уменьшена, части трансмиссии расположены ближе к центру инерции, и даже если предусмотрена измерительная машина с большими характеристиками. , его хорошие характеристики движения и стабильность точности также могут быть гарантированы.
3. Основная направляющая спроектирована так, чтобы быть длиннее, чтобы увеличить пролет направляющей воздушной опоры и существенно повысить точность направляющей основной направляющей.Самая длинная ось использует высокоточный зубчатый привод, что гарантирует довольно хорошую жесткость трансмиссии.Остальные 2 оси используют высокопроизводительные зубчатые ремни, которые не только обеспечивают довольно высокую скорость движения для повышения эффективности измерения, но и максимально снижают инерцию трансмиссии, чтобы улучшить ускорение движения.
4. На оси Z используется регулируемое пневматическое балансировочное устройство, которое может легко регулировать противовес, несмотря на то, что оно оснащено различными системами датчиков, так что оно может достигать наилучшего состояния.
MODEL | CD-MarxL | 201512 | 251512 | 301512 |
Диапазон измерения (мм) | X | 1500 | 1500 | 1500 |
Y | 2000 | 2500 | 3000 | |
Z | 1200 | 1200 | 1200 | |
Dimensions (мм) | L | 3250 | 3750 | 4250 |
W | 2450 | 2450 | 2450 | |
H | 3900 | 3900 | 3900 | |
MPEe | (мкм) Д:мм | 3,2+л/330~4,2+л/200 | ||
Подача воздуха | (МПа) | 0,6-0,8 | ||
Макс.загрузка | кг | 2400 | 2600 | 2800 |
Масса | кг | 8000 | 9000 | 10000 |
Примечание. Точность станка с одной и той же спецификацией зависит от конфигурации.Технические параметры и внешний вид продукта при выполнении данной версии образца могут быть обновлены без предварительного уведомления. | ||||
КИМ в основном используется для высокоточного измерения размеров прецизионной обработки деталей, а также для измерения размера и сложности поверхности деталей.И его основные области применения включают автомобилестроение, машиностроение, 3C и прецизионное оборудование, аэрокосмическую и авиационную промышленность и т. Д. Они также широко используются в других областях точной обработки.
