CD-MarxS
CAIDAO

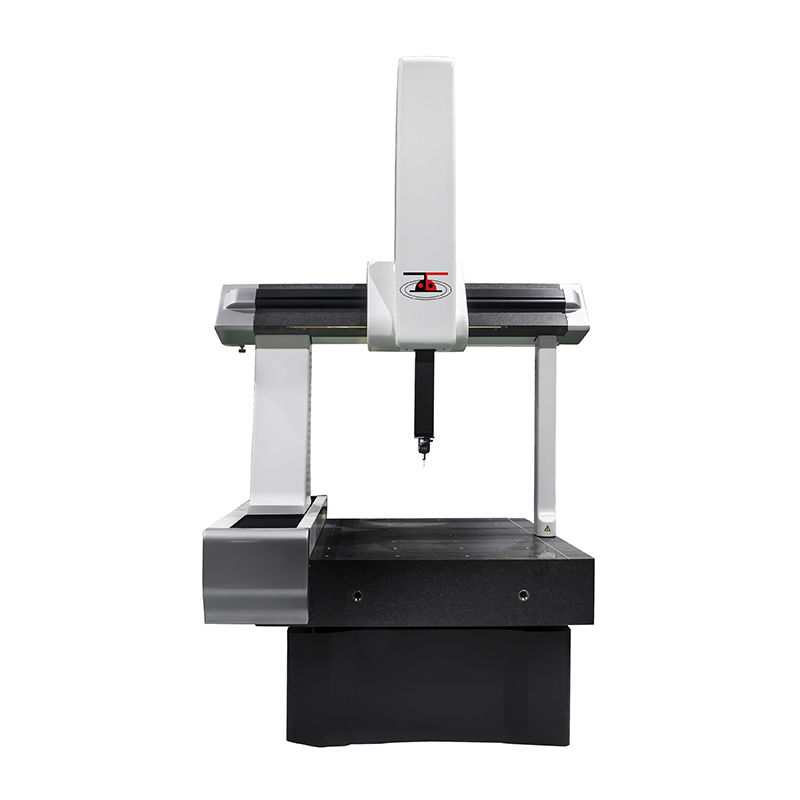

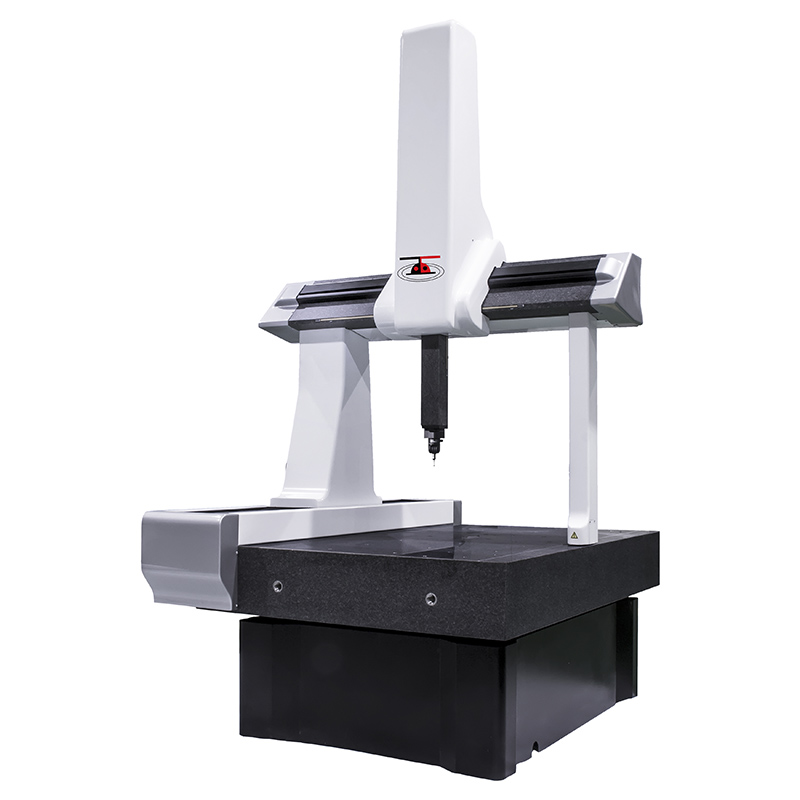

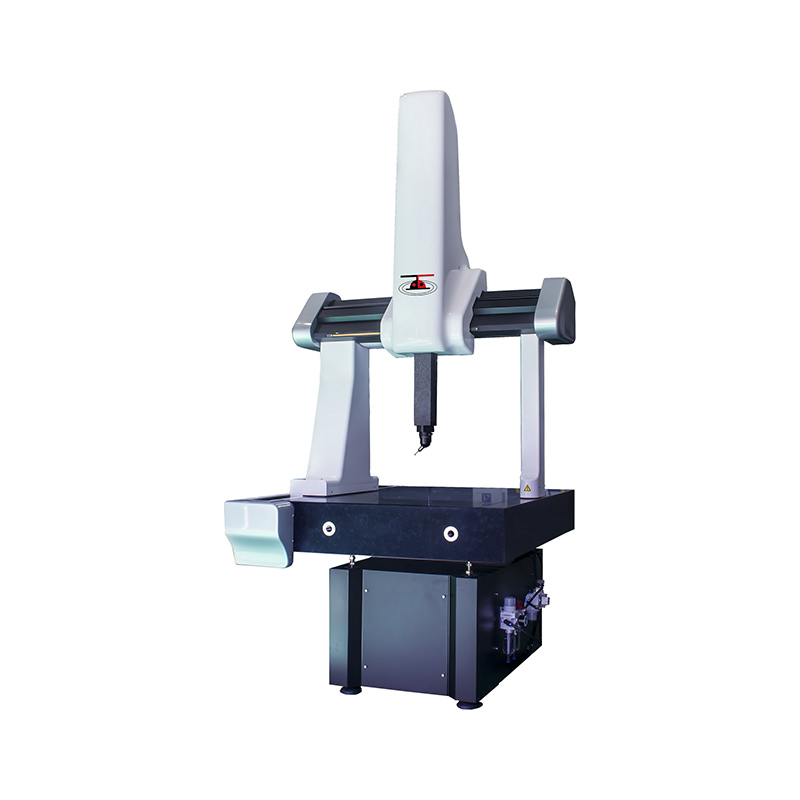

Трехкоординатная измерительная машина с ЧПУ серии CD-MarxS представляет собой высокоточное гибкое измерительное оборудование, способное быстро и эффективно выполнять любые задачи измерения и обнаружения.Он может удовлетворить многие потребности в измерениях, согласовывая различные сканирующие и триггерные датчики, чтобы быть лаконичной, быстрой и эффективной измерительной системой с высокой точностью.
1. Наш высокопрофильный станок серии CD-MarxS имеет 3 типа конструкции, которые могут полностью удовлетворить ваши потребности в измерении и обнаружении.
2. Портальная подвижная конструкция, встроенный верстак обеспечивают высокую несущую способность станка, широкое пространство для размещения заготовок и удобную загрузку и разгрузку.
3. Разделительная вибрационная конструкция приводной системы по-прежнему может свести к минимуму влияние точности измерения из-за вибрации машины, хотя машина движется с высокой скоростью.
4. Высокопроизводительный синхронный ременный привод используется по трем осям, таким образом, не только достигается высокая скорость движения для повышения эффективности измерения, но также максимально снижается инерция вращения для улучшения ускорения движения.
5. Доступен новый процесс обработки и контроля гранитной направляющей, совместно разработанный профессиональным производителем гранита, что позволяет повысить точность обработки гранитной направляющей до нового уровня.
6. Усовершенствованная система противовращения оси Z со специальной конструкцией обеспечивает лучшую способность предотвращения вращения по оси Z, тем самым уменьшая погрешность вращения оси Z в различных положениях по высоте.
7. Специальный цилиндр гравитационного баланса с низким коэффициентом трения, изготовленный на заказ немецкой компанией Festo, может улучшить стабильность оси Z во время работы.
8. Усовершенствованная нелинейная пружинная система использует импортные аксессуары, которые могут значительно уменьшить любой эффект, вызванный минимальной ошибкой от направляющей.
9. Полностью цифровое устройство контроля источника воздуха повышает чувствительность к контролю источника воздуха и сводит к минимуму любое влияние источника воздуха на точность измерения.
10. Импортированная бесшумная энергетическая цепь с низким коэффициентом трения снижает воздействие внешних сил на ось движения и, в то же время, повышает гибкость и надежность оси движения.
MODEL | CD-MarxS | 654 | 866 | 1086 | 1286 | 1586 |
Диапазон измерения (мм) | X | 500 | 600 | 800 | 800 | 800 |
Y | 600 | 800 | 1000 | 1200 | 1500 | |
Z | 400 | 600 | 600 | 600 | 600 | |
Dimensions (мм) | L | 1420 | 1740 | 1940 | 2140 | 2440 |
W | 1135 | 1420 | 1620 | 1620 | 1620 | |
H | 2310 | 2760 | 2760 | 2760 | 2760 | |
MPEe | (мкм) Д:мм | 1,5+л/300~ 2,3+л/300 | 1,7+л/300~ 2,6+л/250 | 1,7+л/300~ 2,7+л/250 | 1,7+л/300~ 2,7+л/250 | 1,7+л/300~ 2,7+л/250 |
Подача воздуха | (МПа) | 0,6-0,8 | ||||
Макс.загрузка | кг | 500 | 800 | 1000 | 1000 | 1000 |
Масса | кг | 900 | 1300 | 1700 | 1900 | 2200 |
Примечание. Точность станка с одной и той же спецификацией зависит от конфигурации.Технические параметры и внешний вид продукта при выполнении данной версии образца могут быть обновлены без предварительного уведомления.
КИМ в основном используется для высокоточного измерения размеров деталей прецизионной обработки, а также для измерения размера и сложности поверхности деталей, и ее основные области применения, включая автомобилестроение, машиностроение, 3C и прецизионное оборудование, аэрокосмическую и авиацию и т. д. широко используется в других областях прецизионной обработки.
