ИНТЖ-51М
CAIDAO

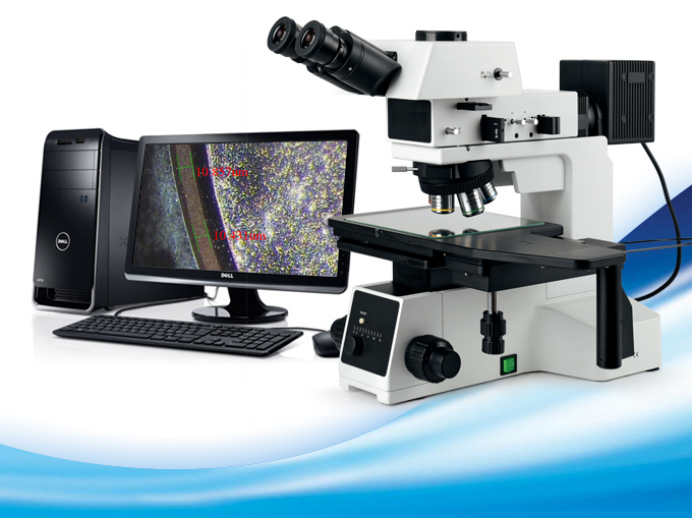

Все операции микроскопа для контроля полупроводниковых пластин серии INTJ-51M спроектированы с учетом эргономики для снижения утомляемости оператора.Модульная конструкция компонентов позволяет свободно комбинировать системные функции.Он охватывает множество функций наблюдения, таких как светлое поле, темное поле, наклонное освещение, поляризация, дифференциальная интерференция DIC и т. д., и может быть выбран в соответствии с фактическим применением.
Цилиндр наблюдения с тремя глазами с шарниром положительного изображения имеет ту же ориентацию изображения, что и фактическое направление объекта, а направление движения объекта совпадает с направлением движения плоскости изображения, что удобно для наблюдения и работы.
6-дюймовая плоская платформа, 158 мм × 158 мм, которую можно использовать для обнаружения пластин или ПФД соответствующего размера, а также для обнаружения массивов образцов небольшого размера.
Преобразователь использует прецизионную конструкцию подшипников, что делает вращение легким и удобным, а также обеспечивает высокую точность повторного позиционирования.Концентричность объектива после преобразования также хорошо контролируется.Преобразователь с различными положениями отверстий может быть сконфигурирован в соответствии с потребностями.
Корпус микроскопа для промышленного контроля и низкий центр тяжести, высокая жесткость и высокая стабильность металлической рамы обеспечивают сейсмостойкость и стабильность изображения системы.
Его передний коаксиальный механизм фокусировки с грубой тонкой настройкой, встроенный трансформатор напряжения 100–240 В, может адаптироваться к напряжению электросети в разных регионах.Внутри основания предусмотрена система охлаждения с циркуляцией воздуха, которая не будет перегревать стойку при длительном использовании.
Дополнительные методы наблюдения | Светлое поле/темное поле/поляризованный свет/DIC/проходящий свет |
Оптическая система | Оптическая система коррекции бесконечных хроматических аберраций |
Окуляр | PL10X/22 Плоскопольный окуляр с высокой точкой обзора |
Задача | LMPL-BD Металлографический объектив с бесконечно большим рабочим расстоянием 5X, 10X, 20X, 50X, 100X (опционально) |
Смотровая трубка | Цилиндр наблюдения положительного изображения, три глаза с поворотом на 25°, спектральное соотношение, бинокулярный: три глаза = 100:0 или 0:100 |
Конвертер | Преобразователь наклона с 5 отверстиями и слотом DIC |
стадия | 6 «трехслойная механическая подвижная платформа, ход отражения 158x158 мм, ход передачи: 100x100 мм, правосторонние подвижные маховики X и Y, с рукояткой сцепления, могут быстро двигаться. |
Корпус микроскопа | Коаксиальная грубая точная регулировка, ход грубой регулировки 33 мм, точность точной регулировки 0,001 мм, с верхним пределом механизма грубой регулировки и устройством упругой регулировки.Встроенный трансформатор напряжения 90-240 В, двойная выходная мощность. |
Система рефлекторного освещения | Диафрагма с переменным полем зрения и апертурная диафрагма позволяют регулировать центр;Со слотом для цветного фильтра и слотом для поляризационного устройства;С диагональным стержнем включения освещения.Галогенная лампа 12v100w с плавной регулировкой силы света (при выборе этой группы осветителей следует использовать корпус микроскопа MX-6R). |
Система трансмиссионного освещения (опционально) | Один мощный светодиод 5 Вт белого цвета с плавной регулировкой интенсивности света.Конденсор с числовой апертурой 0,5 и регулируемой апертурной диафрагмой. |
