INTJ-51A
CAIDAO
Металлографический микроскоп с хорошим качеством изображения INTJ -51A поддерживает проверку пластин диаметром ≤ 300 мм и 17-дюймовых ЖК-панелей, в том числе 4-, 6-, 8- и 12-дюймовых поворотных столов.И его можно использовать для проверки вафель разных размеров.Эргономичный дизайн улучшен, более гибкий и быстрый опыт работы.
Угол наблюдения 0-35 ° регулируется, что подходит для пользователей разного роста, снижает требования к рабочей среде и позволяет разным пользователям найти хороший угол наблюдения.Кроме того, это снижает дискомфорт и усталость, вызванные длительной работой, а также значительно повышает эффективность работы.

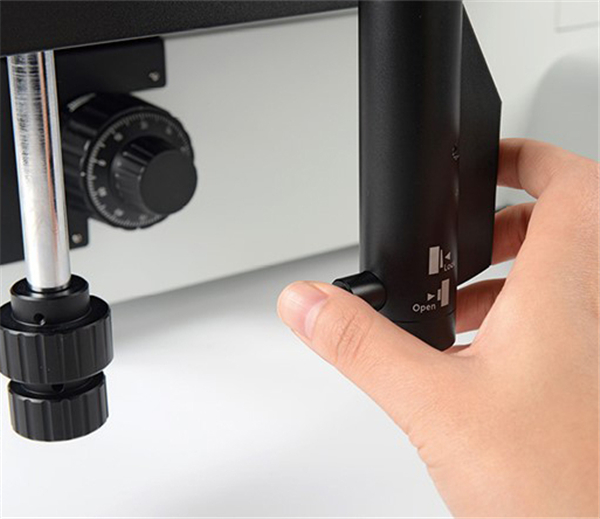

INTJ-51A оснащен рукояткой сцепления.Пользователь может гибко перемещать платформу, нажимая на гаечный ключ, не зажимая ручку в течение длительного времени.Оператор нажимает кнопку сцепления, чтобы отменить быстрое движение.И эта конструкция также позволяет избежать онемения рук во время длительной работы и ускоряет наблюдение.INTJ-51A представляет прецизионный механизм трансмиссии с направляющей, который делает движение более легким и плавным, а микроскоп более стабильным и надежным.
Он оснащен режимами переключения передач вперед и назад, которые могут быстро и точно определить необходимое увеличение наблюдения, а точность повторного позиционирования высока.Режим механического переключения эффективно увеличивает срок службы преобразователя.

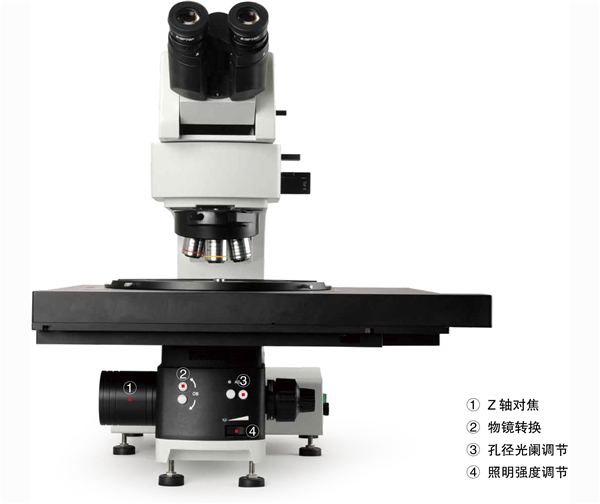

Объектив INTJ-51A и апертурная диафрагма имеют совершенно новую электрическую систему управления, а клавиши управления расположены на передней панели прибора, чтобы вы могли до них дотянуться.Гуманизированная электрическая конструкция не только позволяет избежать частых ручных операций, но и делает ваше обнаружение более точным и гибким.

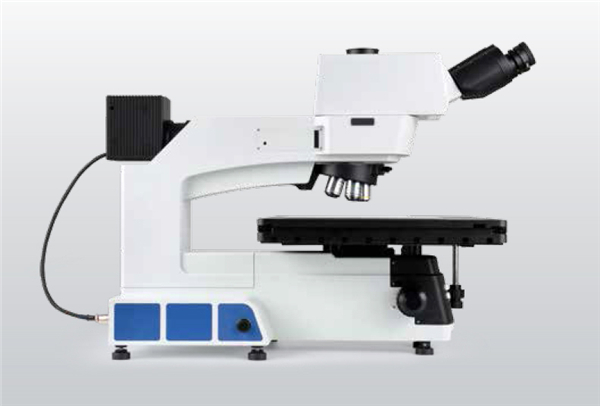

Фюзеляж поддерживается шестью концевыми кронштейнами с низким центром тяжести и высокой устойчивостью цельнометаллического каркаса.Он имеет хорошую антисейсмическую функцию для обеспечения стабильности качества изображения.
Фюзеляж INTJ-51A изготовлен из цельнометаллических материалов с отличной устойчивостью.На обоих концах днища имеются встроенные погрузочно-разгрузочные устройства.Во время работы пользователям нужно только повернуть и вывинтить встроенную ручку для переноски, а затем ввинтить ее в противоположном направлении, чтобы образовать прочное погрузочно-разгрузочное устройство.Настройка этого устройства позволяет равномерно распределить вес машины, и для выполнения погрузочно-разгрузочных работ требуется всего два человека, что эффективно позволяет избежать многих проблем в процессе погрузочно-разгрузочных работ, таких как невозможность запуска, затрудненное движение, неравномерное распределение веса, столкновения и скоро.Чтобы предотвратить повреждение, вызванное движением платформы инструмента во время работы, платформу можно заблокировать, чтобы обеспечить безопасность и устойчивость инструмента.
Апертурная диафрагма и увеличение объектива автоматически согласовываются без ручной настройки, что быстрее и эффективнее, позволяя разным пользователям получать одинаковый эффект наблюдения.В режиме темного поля диафрагма открывается автоматически, что снижает профессиональные технические требования пользователя к микроскопу и упрощает микроскопическое наблюдение.

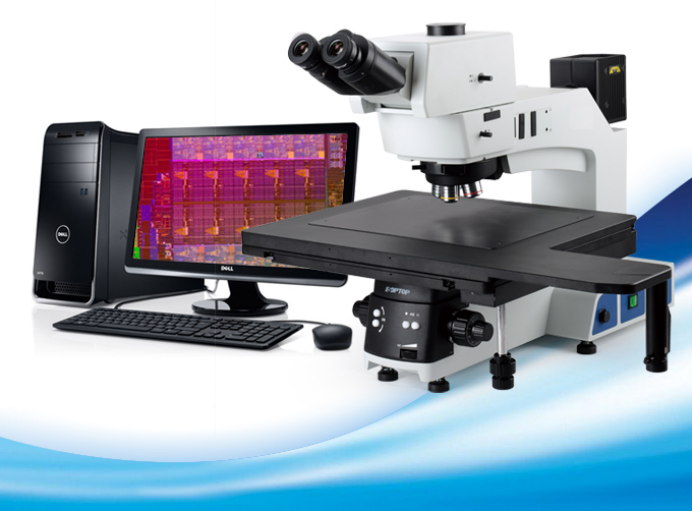

● недавно модернизированный INTJ-51AMOT, полностью автоматический режим работы, делает вашу работу по обнаружению более эффективной.
● Электрическое управление по трем осям XYZ, электрическое преобразование объектива и автоматическое согласование апертурной диафрагмы.
● движением осей X, Y и Z 12-дюймовой платформы можно управлять с помощью программного обеспечения или ручки, чтобы завершить функцию мозаики изображения и точно наблюдать и анализировать глобальное изображение.
● независимая рукоятка управления делает перемещение платформы более простым и удобным, а также предотвращает повреждение платформы, вызванное неправильным использованием персонала.
INTJ-51A объединяет различные функции наблюдения, такие как светлое поле, темное поле, поляризация, ДИК и т. д. Он широко используется в полупроводниках, ПФД, корпусировании схем, подложках схем, материалах, отливках, металлокерамических деталях, прецизионных абразивах и т. д.
Различные аксессуары могут соответствовать различным рабочим условиям и режимам наблюдения, чтобы показать вам реальные и четкие микроскопические изображения.
● Настроен окуляр с полем зрения шириной 25 мм.По сравнению с обычным 22-миллиметровым полем зрения поле зрения более плоское и широкое, а края поля зрения могут быть четкими и яркими, что обеспечивает пользователям более комфортное визуальное восприятие.
● обеспечить более плоский диапазон наблюдения и повысить эффективность работы.Более широкий диапазон диоптрийной регулировки может удовлетворить потребности большего числа пользователей.
● Оснащен полным набором профессиональных полуахроматических металлографических объективов, линз с высоким коэффициентом пропускания и передовой технологией покрытия.
● Конструкция с большим рабочим расстоянием позволяет эффективно избежать столкновения между линзой объектива и образцом при переключении пользователя.Объектив с 20-кратным увеличением рабочего расстояния сконфигурирован для удовлетворения потребностей промышленных испытаний.
● Каждая линза тщательно отобрана с линзами с высоким коэффициентом пропускания и передовой технологией покрытия, которая действительно может восстановить естественный цвет образца.
Модель | Увеличение | Числовая апертура | Рабочее расстояние | Толщина покровного стекла | Парфокальное расстояние | Сопряженное расстояние |
(нет данных) | (мм) | (мм) | (мм) | (мм) | ||
Полуисчезающий металлографический ДИК-объектив с бесконечным светлым и темным полем | 5X | 0.15 | 13.5 | - | 45 | ∞ |
10X | 0.3 | 9 | - | |||
20X | 0.5 | 2.5 | 0 | |||
50X | 0.8 | 1 | 0 | |||
100X | 0.9 | 1 | 0 | |||
Полуисчезающий металлографический ДИК-объектив со светлым и темным полем с бесконечным большим рабочим расстоянием | 20X | 0.4 | 8.5 | 0 | 45 | ∞ |
Полукомплексный металлографический объектив с бесконечным рабочим расстоянием в светлом и темном поле | 50X | 0.55 | 7.5 | 0 | 45 | ∞ |
100X | 0.8 | 2.1 | ||||
Полукомплексный элиминационный ДИК-объектив с бесконечным светлым полем | 5X | 0.15 | 19.5 | - | 45 | ∞ |
10X | 0.3 | 10.9 | - | |||
20X | 0.5 | 3.2 | 0 | |||
50X | 0.8 | 1.2 | 0 | |||
100X | 0.9 | 1 | 0 |
● С помощью высокопроизводительного дифференциального интерференционного модуля тонкая разница высот, которая не может быть обнаружена при наблюдении в светлом поле, может быть преобразована в высококонтрастную разницу затенения и отображена в виде трехмерного рельефа.Он широко используется в жидкокристаллических проводящих частицах, точном обнаружении царапин на поверхности диска и в других областях.
Оптическая система | Оптическая система коррекции бесконечных хроматических аберраций |
Метод наблюдения | Светлое поле/темное поле/поляризация/ДИК |
Смотровая трубка | Бесконечно шарнирный тройник для наблюдения, регулируемый угол 0-35 °, положительное изображение, регулировка расстояния между зрачками: 50-76 мм, спектральное соотношение 100: 0 или 0: 100 |
Окуляр | Плоскопольный окуляр большого поля с высокой точкой обзора pl10x/25 мм, регулируемая видимость, с поперечной разделительной пластиной с одной шкалой |
Задача | Полуисчезающий металлографический ДИК-объектив с бесконечным светлым и темным полем 5X 10X 20X 50X 100X |
Полуисчезающий металлографический ДИК-объектив с бесконечным большим рабочим расстоянием в светлом и темном поле 20X | |
Полуисчезающий металлографический объектив с бесконечным большим рабочим расстоянием в светлом и темном поле 50X 100X | |
Конвертер | Электрический преобразователь светлого и темного поля с шестью отверстиями и слотом DIC |
Группа стоек | Светоотражающая рамка, передний низкий механизм грубой микрокоаксиальной фокусировки.Ход грубой настройки составляет 35 мм, а точность точной настройки составляет 0,001 мм.Он оснащен регулировочно-зажимным устройством для предотвращения скольжения и случайным верхним ограничителем.Встроенная система широкого напряжения 100-240 В. |
Прозрачная и светоотражающая оправа, передняя нижняя стрелка грубого и микрокоаксиального механизма фокусировки.Ход грубой настройки составляет 35 мм, а точность точной настройки составляет 0,001 мм.Он оснащен регулировочно-зажимным устройством для предотвращения скольжения и случайным верхним ограничителем.Встроенная система широкого напряжения 100-240 В. | |
стадия | Правостороннее положение Трехслойная механическая мобильная платформа 14 × 12 дюймов, коаксиальная регулировка в направлениях X и Y нижнего положения руки;Площадь платформы: 718 мм x 420 мм, диапазон перемещения: 356 мм x 305 мм;С рукояткой сцепления его можно использовать для быстрого перемещения в пределах всего диапазона хода;Несущая стеклянная пластина (для отражения). |
Электрическая платформа | Электрическая платформа: Площадь: 495 мм x 641 мм, диапазон перемещения: 306 мм x 306 мм;Программное обеспечение управляет перемещениями по осям X и Y и повторяет точность позиционирования (3+1/50) мкм с плоской платформой. |
Освещение | Осветитель отражения светлого и темного поля, с регулируемой электрической апертурной диафрагмой, полевой диафрагмой и регулируемым центром;С устройством переключения освещения светлого и темного поля;Со слотом для цветного фильтра и слотом для поляризатора. |
Фотоаксессуары | Адаптер камеры 0,5X/0,65X/1X, интерфейс C-типа, фокусировка. |
Другие | Вставная пластина поляризатора, фиксированная вставная пластина поляризатора, группа интерференционных фильтров для отражения;Высокоточный микрометр;ДВС в сборе. |
Камера | Доступны 6-мегапиксельные, 12-мегапиксельные и 20-мегапиксельные камеры HD CCD. |
Программного обеспечения | Профессиональное программное обеспечение для измерений и индивидуальное программное обеспечение для обнаружения. |
