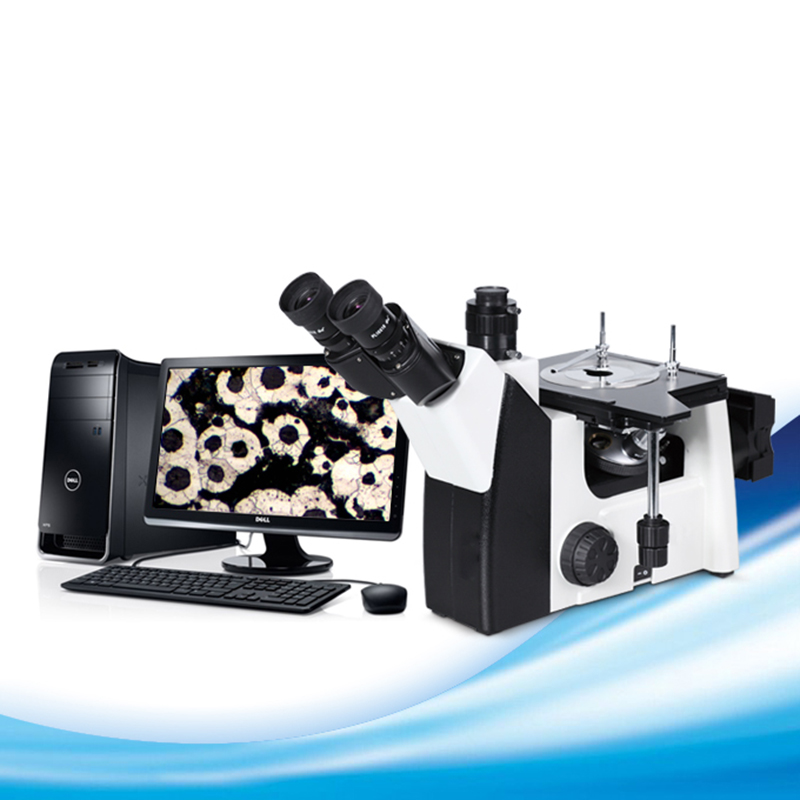

Микроскоп для анализа материалов INTC-L200HD прост в эксплуатации и имеет полный комплект принадлежностей.Он широко используется в обучении, научных исследованиях, металлографическом анализе, обнаружении полупроводниковых кремниевых пластин, геологическом анализе полезных ископаемых, инженерных измерениях и других областях.
Применяется коаксиальный механизм фокусировки с низкой ручной грубой настройкой, который можно регулировать с левой и правой стороны.Благодаря простой и удобной ручной настройке пользователи могут легко получать четкие и удобные изображения.Ход грубой регулировки составляет 38 мм, а точность точной регулировки составляет 0,002 мм.
Используйте платформу большого размера 180 × 155 мм, установка правого положения соответствует привычкам работы обычных людей.В процессе работы пользователя удобно переключаться между механизмом фокусировки и движением платформы, чтобы предоставить пользователям более эффективную рабочую среду.
Программная система металлографического анализа представляет собой набор компьютерных программных систем, специально разработанных подразделениями или отдельными лицами, занимающимися металлографическим контролем.Его основной принцип заключается в сборе металлографического изображения в металлографическом микроскопе с помощью аппаратного оборудования, такого как карта видеосъемки или цифровая камера, а затем в обработке и анализе изображения для получения соответствующих результатов контроля.
На основе стандарта контроля система разработала 139 функциональных модулей, в общей сложности 438 элементов контроля.Пользователи могут выбирать элементы контроля по мере необходимости: средний размер зерна металла, микроскопическая оценка неметаллических включений, металлографический контроль закиси меди из драгоценных металлов, измерение глубины слоя обезуглероживания и т. д.
1. Уровень рейтинга
1.1 Автоматическая оценка: если в металлографическом стандарте есть количественные стандарты (такие как формула расчета, процентный диапазон и т. д.), этот модуль можно превратить в модуль автоматической оценки.
1.2 Рейтинг сравнения: пользователь сравнивает образец карты с картой в библиотеке, чтобы искусственно определить уровень.
1.3 Обработка изображения: программное обеспечение обеспечивает кисть, регулировку яркости, регулировку контрастности, регулировку цвета, преобразование в серое изображение, автоматическую шкалу серого цвета, бинарную обработку, инвертирование, повышение резкости, смягчение, шумоподавление медианного фильтра, регулировку яркости фона, выравнивание яркости фона, RGB разделение цветов, разделение цветов HLS, преобразование серого, улучшение выравнивания, линейное улучшение, логарифмическое улучшение, экспоненциальное улучшение критический порог, кумулятивный порог, дифференциальный порог, перо исключения и другие инструменты обработки изображений.
1.4 Сохранить изображение: вы можете сохранить выбранную часть как изображение BMP или JPG.
1.5 Автоматическое формирование отчета: после ввода графической информации отчет можно экспортировать в форматы PDF, word и excel.
2. Геометрическое измерение
2.1 Он предоставляет различные инструменты измерения, такие как расстояние, прямоугольник, окружность, многоугольник, длина ломаной линии, угол, включенный угол прямой линии, радиан и так далее.
2.2 Экспорт данных: измеренные данные могут создавать специальный отчет об измерениях с изображениями и текстом или могут быть напрямую импортированы в Excel.
3. Посмотреть галерею
3.1 В меню "просмотр информации" есть две опции: "масштаб" и "фактический размер", которые могут увеличивать и уменьшать масштаб карты.
4. Печать с фиксированным увеличением
4.1 Этот модуль обеспечивает функцию печати с фиксированным увеличением нескольких страниц и нескольких изображений.Количество загружаемых изображений, текст, линейку и режим печати каждого изображения можно установить самостоятельно.
5. Мозаика изображений
5.1 Из-за ограниченного поля зрения микроскопа мы получаем полное изображение продукта с помощью функции мозаики изображения.
Нажмите "автоматическая оценка", чтобы войти в интерфейс анализа.Программное обеспечение будет автоматически искать зерно и вычислять сорт и другие связанные параметры в соответствии с параметрами поиска.
Искомые зерна могут автоматически получать морфологические параметры и могут автоматически определять, какие из них находятся внутри или вне сети, а какие — вне сети.
Оптическая система | Оптическая система с конечной дальней хроматической аберрацией |
Смотровая трубка | Наклон 45 °, трубка для наблюдения с тремя глазами, диапазон регулировки расстояния между зрачками: 54-75 мм, спектральное соотношение: 80:20 |
Окуляр | Высокопольный окуляр с большим полем зрения PL10x / 18 мм, доступен микрометр |
Высокопольный окуляр с большим полем зрения WF15X/13 мм, доступен микрометр | |
Высокопольный окуляр с большим полем зрения WF20X/10 мм, доступен микрометр | |
Объектив | Ахроматический металлографический объектив с плоским полем и большим рабочим расстоянием (5X, 10X, 20X, 50X, 100X) |
Конвертер | Преобразователь внутреннего позиционирования с четырьмя отверстиями |
Преобразователь внутреннего позиционирования с пятью отверстиями | |
Система фокусировки | Низкая ручная грубая точная настройка коаксиального механизма фокусировки, ход грубого движения 38 мм за оборот, точность точной настройки 0,002 мм. |
стадия | Трехслойная механическая мобильная платформа, площадь 180 мм x 155 мм, правое нижнее ручное управление, ход: 75 мм × 40 мм. |
Система капельного освещения | Система освещения Drop off Cora со световой полосой с регулируемой апертурой и центральной регулируемой световой полосой поля зрения, адаптивным широким напряжением 100–240 В, одиночной светодиодной лампой теплого цвета мощностью 5 Вт и постоянной регулируемой интенсивностью света. |
Система освещения Drop off Cora со световой полосой с переменной апертурой и центральной регулируемой световой полосой поля зрения, адаптивная галогенная лампа 100–240 В, 6 В 30 Вт и непрерывная регулировка интенсивности света. | |
Фотография | Корпус камеры 0,5X/1X, интерфейс C-типа, фокусировка |
Другие | Вставная пластина поляризатора, фиксированная вставная пластина поляризатора, вращающаяся на 360 ° вставная пластина поляризатора, группа цветных фильтров, высокоточный микрометр |
По желанию | Компьютер, камера, профессиональное программное обеспечение для металлографического анализа |
