INTJ-51D
CAIDAO

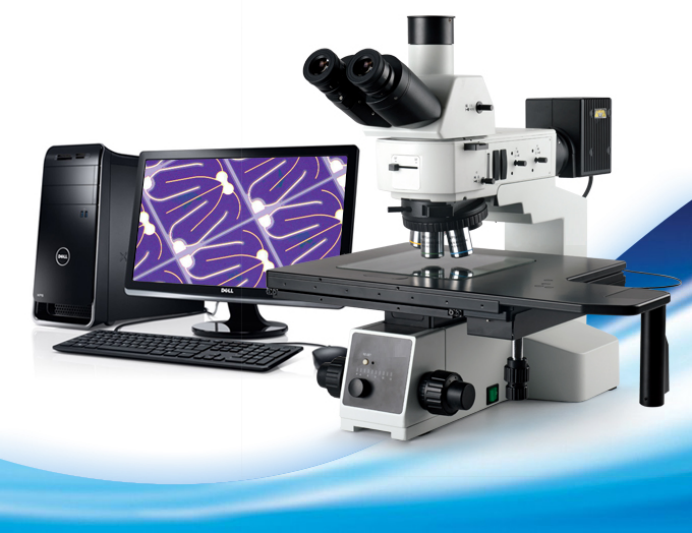

INTJ-51D — это новая система освещения и оптическая система серии микроскопов RX для учебных занятий с равномерным освещением и четким изображением.Революционная конструкция большой золотой рамы камеры может загружать 8-дюймовую большую рабочую платформу со стабильной и инновационной механической структурой для удовлетворения спроса на профессиональном рынке.
Мощный светодиод мощностью 5 Вт, оснащенный фокусирующим зеркалом NA0.5, может проникать в освещение, наблюдать за цветным ЖК-дисплеем, краем корпуса устройства и т. д.
Пропускающее и отражающее освещение управляются независимо друг от друга и могут включаться одновременно или по отдельности.
LCD 10X (проходящий свет)
Система отражающего освещения, оснащенная недавно разработанным ахроматическим металлографическим объективом с бесконечным плоским полем и большим рабочим расстоянием, позволяет получать четкие, плоские и яркие микроизображения высокого качества изображения в любое время.
Интегральная схема 5X открытое поле
Интегральная схема 100X открытое поле
Поперечное сечение печатной платы в 20-кратном поляризованном свете

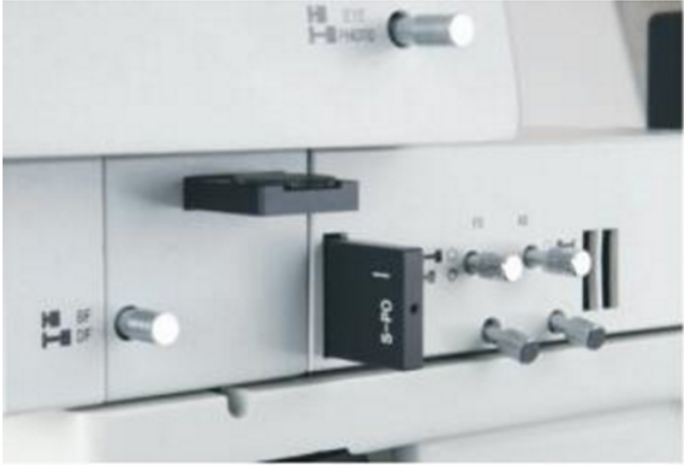

Вставьте стартовое зеркало и панель разъема зеркала в положение освещения и сделайте простое поляризованное наблюдение. Микроскоп можно разделить на фиксированный и вращающийся на 360 ° два типа.
Наблюдение в темном поле FPC 10X
Потянув тягу освещения темного поля в указанное положение, можно использовать функцию темного поля для наблюдения за различными царапинами, загрязнениями и другими тонкими дефектами на поверхности объекта.Функция темного поля ограничена моделью INTJ-51D.
4. Наблюдения за дифференциальными помехами DIC
На основе ортогональной поляризации DIC может быть вставлен дифференциальной интерференционной призмой DIC. Используя технологию DIC, небольшая разница в поверхности объектива может создать очевидный рельефный эффект и значительно улучшить контрастность изображения.
5X, 10X и 20X специально разработаны для DIC, что делает интерференцию всего поля зрения постоянной.Дифференциальный интерференционный эффект очень превосходен, и эффект ДИК мощного объектива также идеален.
Проводящие частицы 20X DIC
Пластина 50X ДИК
Оптическая система | Объединить дальнюю хроматическую разностную оптическую систему |
Метод наблюдения | Открытое поле / темное поле / поляризованное / ДИК |
Смотровая трубка | Наклон 30°, бесконечный шарнир, трехпроходная смотровая труба, регулировка щипца щипца: 50-76 мм, коэффициент разделения: 100:0 или 0:100 |
Наклон 30 °, перевернутое изображение, трехпроходная наблюдательная головка с бесконечным шарниром, диапазон регулировки расстояния 50-76 мм, трехступенчатый коэффициент разделения света: 0: 100, 20: 80 или 100: 0 | |
Окуляр | Высокая точка обзора, широкое поле зрения, плоскопольный окуляр PL10X / 25 мм, регулируемое поле зрения, с перекрестной маркировочной доской с одной шкалой |
Зеркало для глаз с высокой точкой обзора, большим полем зрения, плоским полем зрения, PL10X/26,5 мм, регулируемое зрение, с перекрестной маркировочной доской с одной шкалой | |
Задача | Золотая цель (5X, 10X, 20X, 50X, 100X) |
Бесконечно длинный объектив с открытым полем (5X, 10X, 20X, 50X, 100X) | |
Чейнджер | Преобразователь светового поля с пятью отверстиями и слотом DIC |
Преобразователь открытого поля с шестью отверстиями и слотом DIC | |
Преобразователь с семью отверстиями открытого поля, со слотом DIC | |
Механизм фокусировки | Отражающая рамка, переднее низкое положение руки, грубый микрокоаксиальный механизм фокусировки. Грубый ход регулировки 33 мм, точность точной настройки 0,001 мм;со скользящим регулировочным затяжным устройством и случайным верхним ограничителем;встроенная система широкого напряжения 100-240 В, с настройкой яркости темного поворота и сброса поворота |
Рефлектор светового поля с изменяемой апертурой, полевая апертура, регулируемый центр;устройство переключения освещения светового поля;слот для цветового фильтра и слот для поляризатора | |

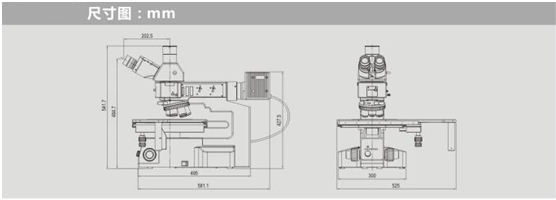

Таблица целей | 8-дюймовая трехслойная платформа с механическим механизмом с низкой стрелкой X и Y;525 мм x 330 мм, диапазон перемещения: 210 мм x 210 мм;с рукояткой сцепления для быстрого перемещения во всем диапазоне хода;стеклянная платформа (для отражения) |
Отражающая система освещения | Рефлектор светового поля с изменяемой апертурой, полевая апертура, регулируемый центр;устройство переключения освещения светового поля;слот для цветового фильтра и слот для поляризатора |
Фото и видеозапись | Приемник камеры 0,5X/0,65X/1X, интерфейс C-типа, регулируемый фокус |
Другой | Заглушка стартового зеркала, фиксированная вставка зеркала, заглушка поворотного зеркала на 360°;дифференциальная помеховая составляющая ДИК;группа интерференционных фильтров для отражения;микрометр высокой точности |
INTJ-51D — это новая система освещения и оптическая система серии микроскопов RX для учебных занятий с равномерным освещением и четким изображением.Революционная конструкция большой золотой рамы камеры может загружать 8-дюймовую большую рабочую платформу со стабильной и инновационной механической структурой для удовлетворения спроса на профессиональном рынке.
Мощный светодиод мощностью 5 Вт, оснащенный фокусирующим зеркалом NA0.5, может проникать в освещение, наблюдать за цветным ЖК-дисплеем, краем корпуса устройства и т. д.
Пропускающее и отражающее освещение управляются независимо друг от друга и могут включаться одновременно или по отдельности.

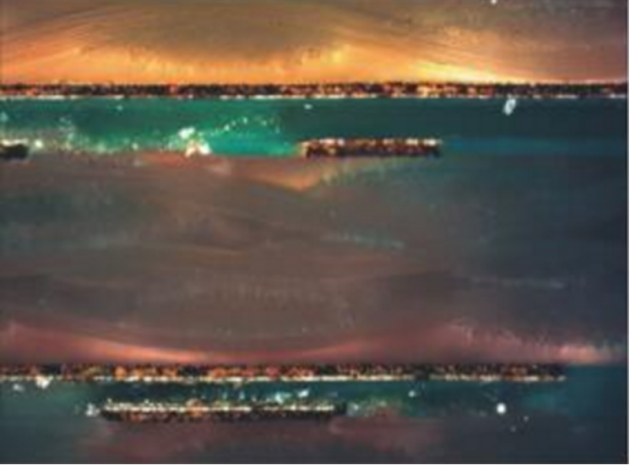

LCD 10X (проходящий свет)
Система отражающего освещения, оснащенная недавно разработанным ахроматическим металлографическим объективом с бесконечным плоским полем и большим рабочим расстоянием, позволяет получать четкие, плоские и яркие микроизображения высокого качества изображения в любое время.

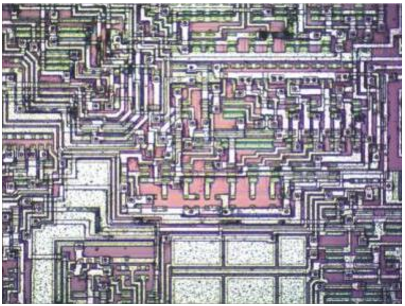

Интегральная схема 5X открытое поле

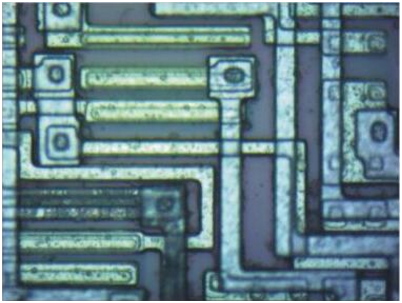

Интегральная схема 100X открытое поле

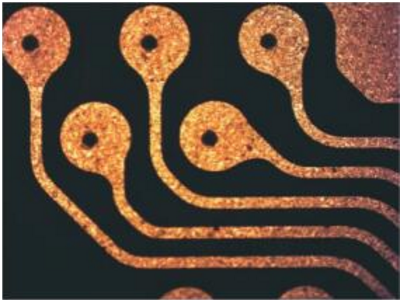

Поперечное сечение печатной платы в 20-кратном поляризованном свете
Вставьте стартовое зеркало и панель разъема зеркала в положение освещения и сделайте простое поляризованное наблюдение. Микроскоп можно разделить на фиксированный и вращающийся на 360 ° два типа.
Наблюдение в темном поле FPC 10X
Потянув тягу освещения темного поля в указанное положение, можно использовать функцию темного поля для наблюдения за различными царапинами, загрязнениями и другими тонкими дефектами на поверхности объекта.Функция темного поля ограничена моделью INTJ-51D.
4. Наблюдения за дифференциальными помехами DIC
На основе ортогональной поляризации DIC может быть вставлен дифференциальной интерференционной призмой DIC. Используя технологию DIC, небольшая разница в поверхности объектива может создать очевидный рельефный эффект и значительно улучшить контрастность изображения.
5X, 10X и 20X специально разработаны для DIC, что делает интерференцию всего поля зрения постоянной.Дифференциальный интерференционный эффект очень превосходен, и эффект ДИК мощного объектива также идеален.

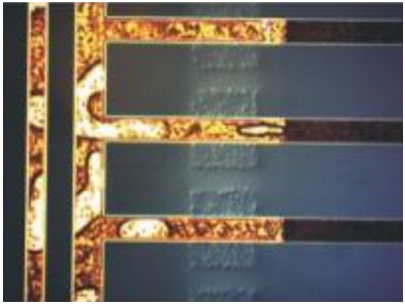

Проводящие частицы 20X DIC
