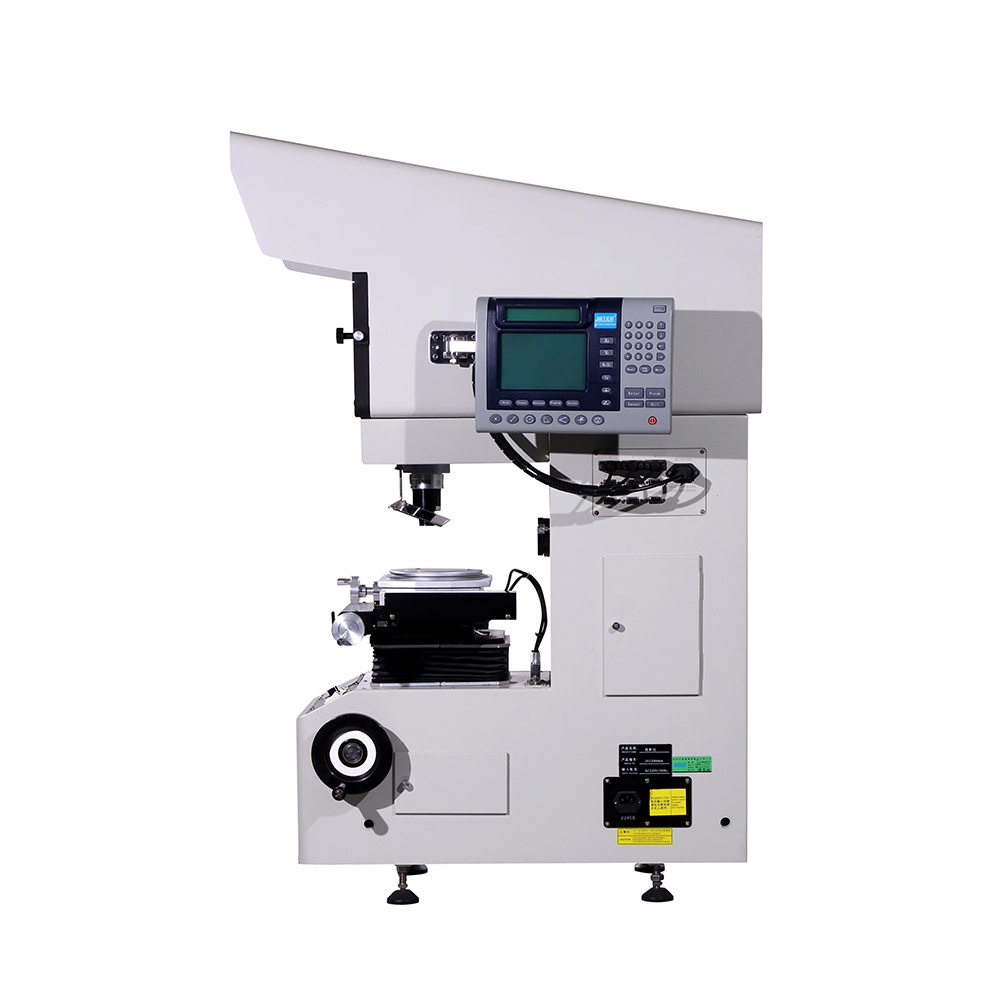

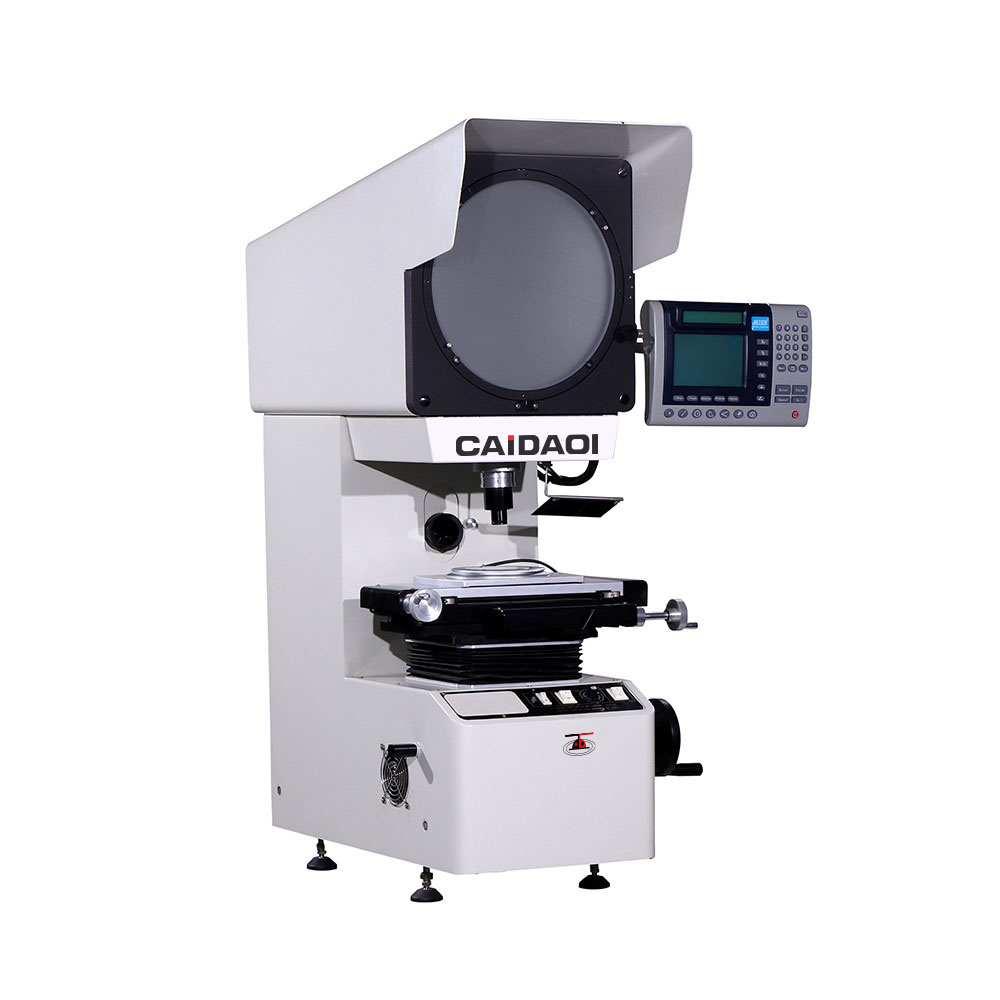

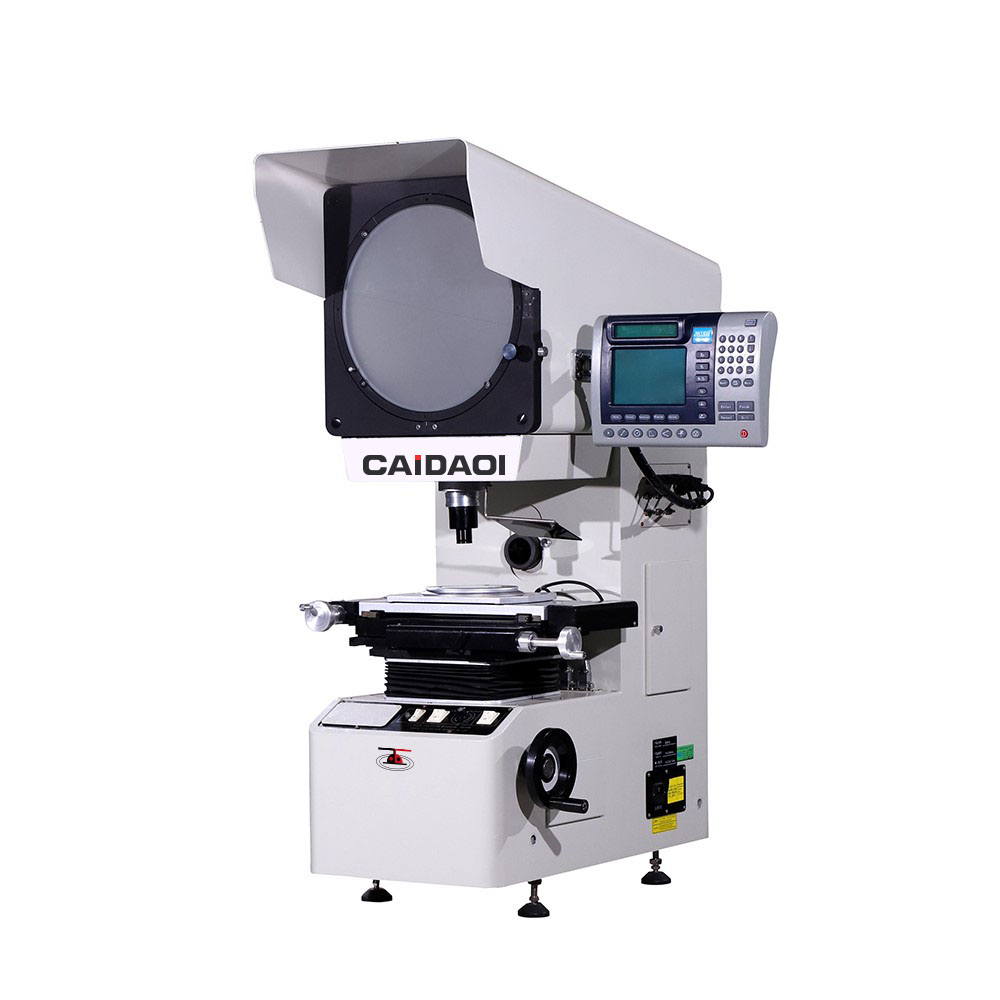

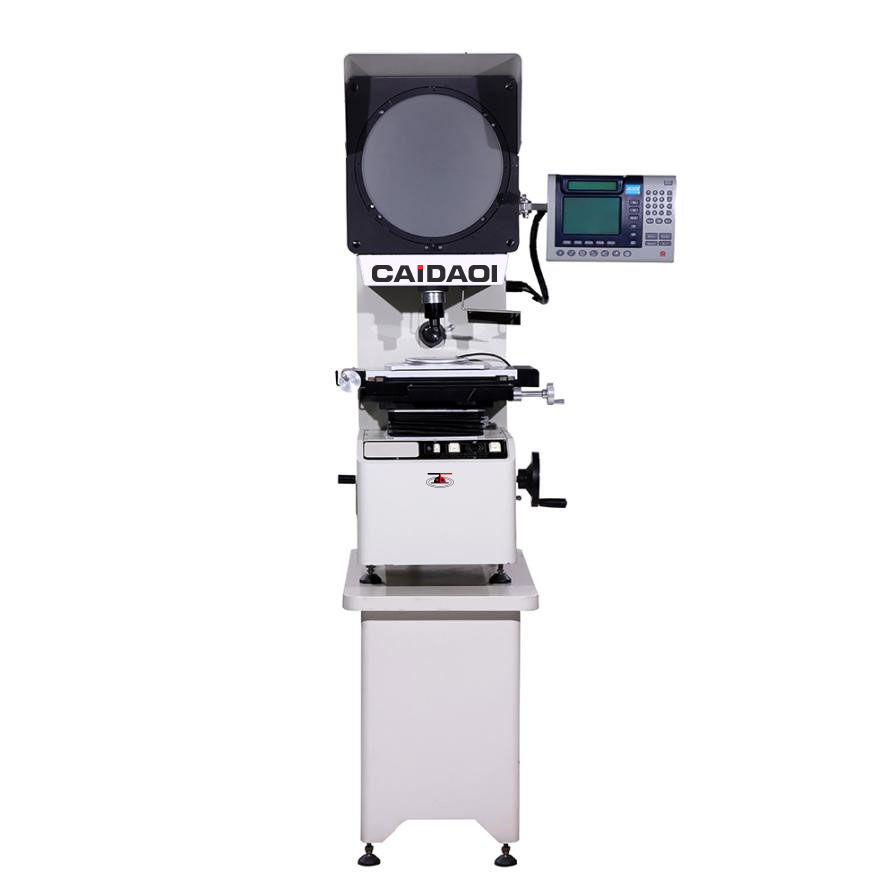

CD-Бор
CAIDAO
Он имеет качественную оптическую систему, четкую линзу изображения и точное увеличение.При передаче освещения погрешность измерения профиля составляет менее 0,06%. Отклонение измерения координат составляет ≤(3+L/200) мкм, L следует рассматривать как длину измеряемых частей (мм).

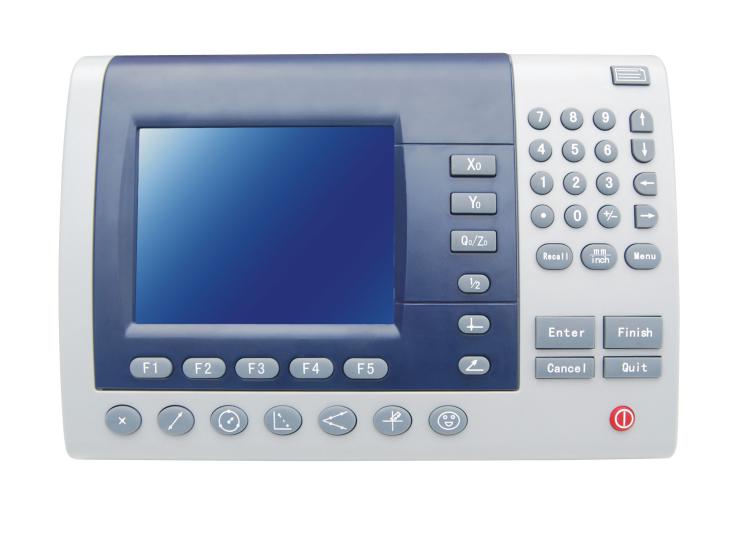

Прибор оснащен специальным мини-принтером и ножным переключателем, цифровым считывателем DP300, что делает отображение и измерение очень удобным.Цифровой индикатор имеет функцию обмена между мм и дюймы.
наименование товара | CD-Бор Вертикальный проектор с оптическим профилем | ||
Модель | CD-Бор 3015 | CD-Бор 3020 | CD-Бор 3025 |
X, Y-оси перемещения | 150*50мм | 200*100мм | 250*150мм |
Перемещение по оси Z | 100 мм (фокусировка) | ||
Точность | Ось X/Y: ≤3+L/200 (мкм) | ||
Размер экрана | Ø 312 мм Используемый диапазон> Ø 300 мм (с линией метра) | ||
Диапазон поворота экрана | 0°~360° | ||
Разрешение | Ось X, ось Y: 1´ или 0,01° | ||
Увеличение | Стандарт: 10X.Дополнительно: 20Х, 50Х, 100Х. | ||
Сила | 110 В/220 В (переменного тока), 50/60 Гц, общая мощность = 400 Вт | ||
Система обработки данных | DP300, поддерживающий английский и китайский языки, может использоваться для измерения и сбора данных 2D точек, линий, окружностей, углов, расстояний и так далее. | ||
Холодный | Принудительное воздушное охлаждение | ||
Освещение | Освещение на просвет и на отражение: 24В/150Вт-галогенная лампа. | ||
Измерение | 788*524*1152мм | 770*550*1120мм | 770*550*1120мм |
Нетто | 122 кг | 125 кг | 162 кг |
1. Профильный проектор в основном используется для измерения механических частей длины, угла, контура и формы поверхности.
2. Он может проверять все виды поверхности и очертания сложных деталей, кулачков, резьбы,
зубчатое колесо, выполнение фрезы и так далее.
3. Он широко используется в торговле механизмами, счетчиками, электричеством, легкой промышленностью, колледжами, научно-исследовательскими институтами и отделами измерений.
4. Данные измерений могут выводиться и подключаться к принтеру и компьютеру.
Печатная плата, смартфон, аэрокосмическая техника, свет, пластиковые формы, часы, алюминиевый профиль и т. Д.
