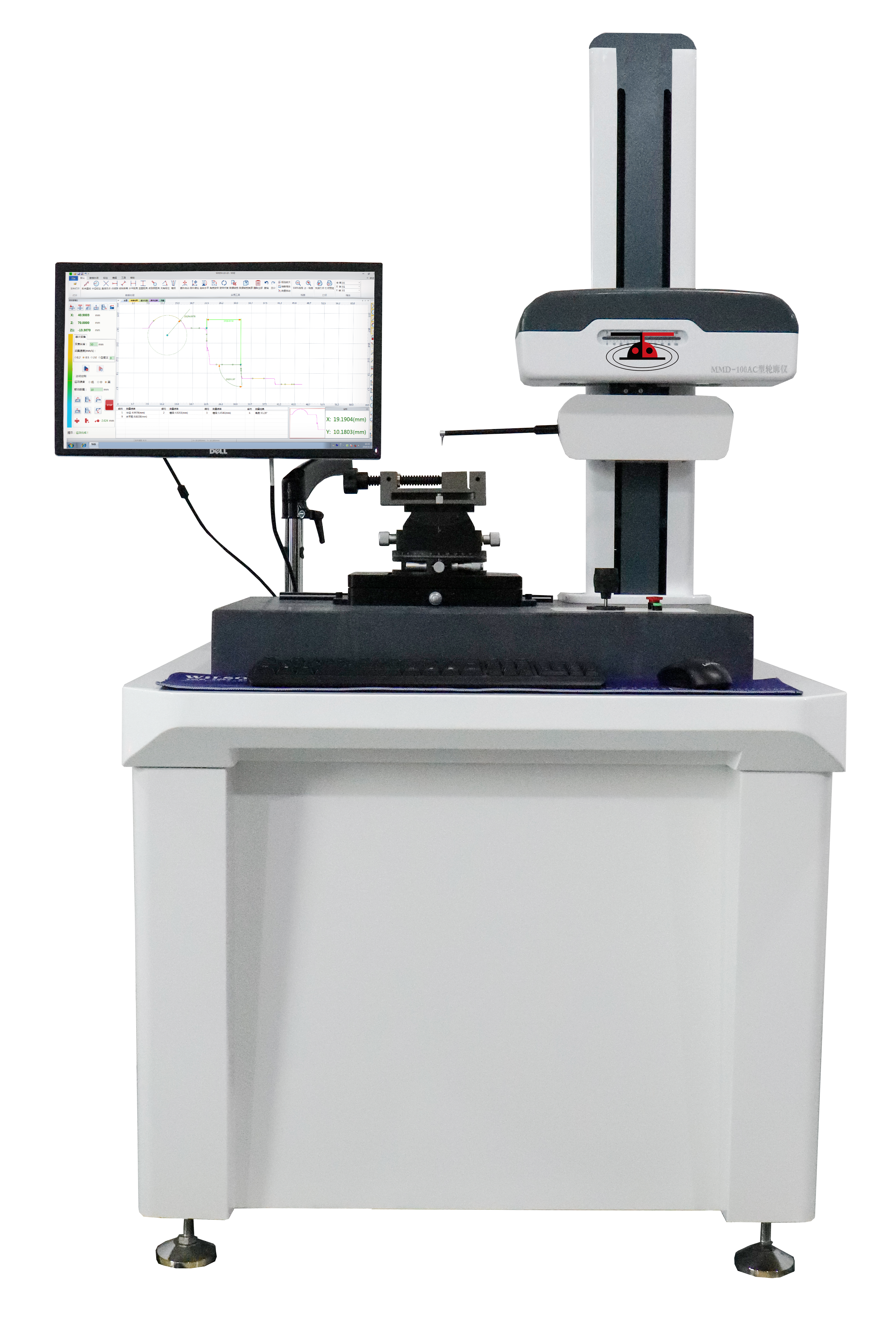

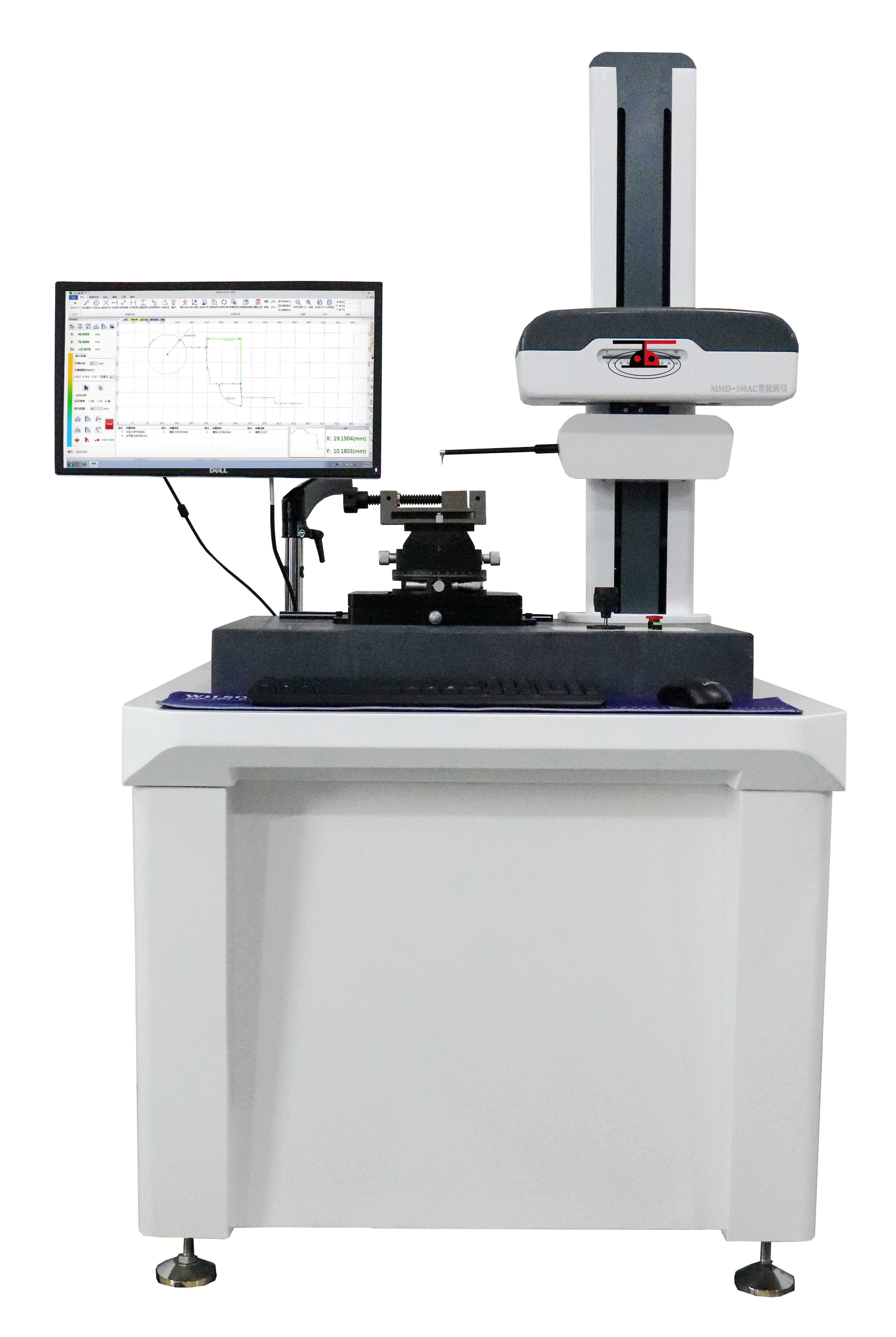

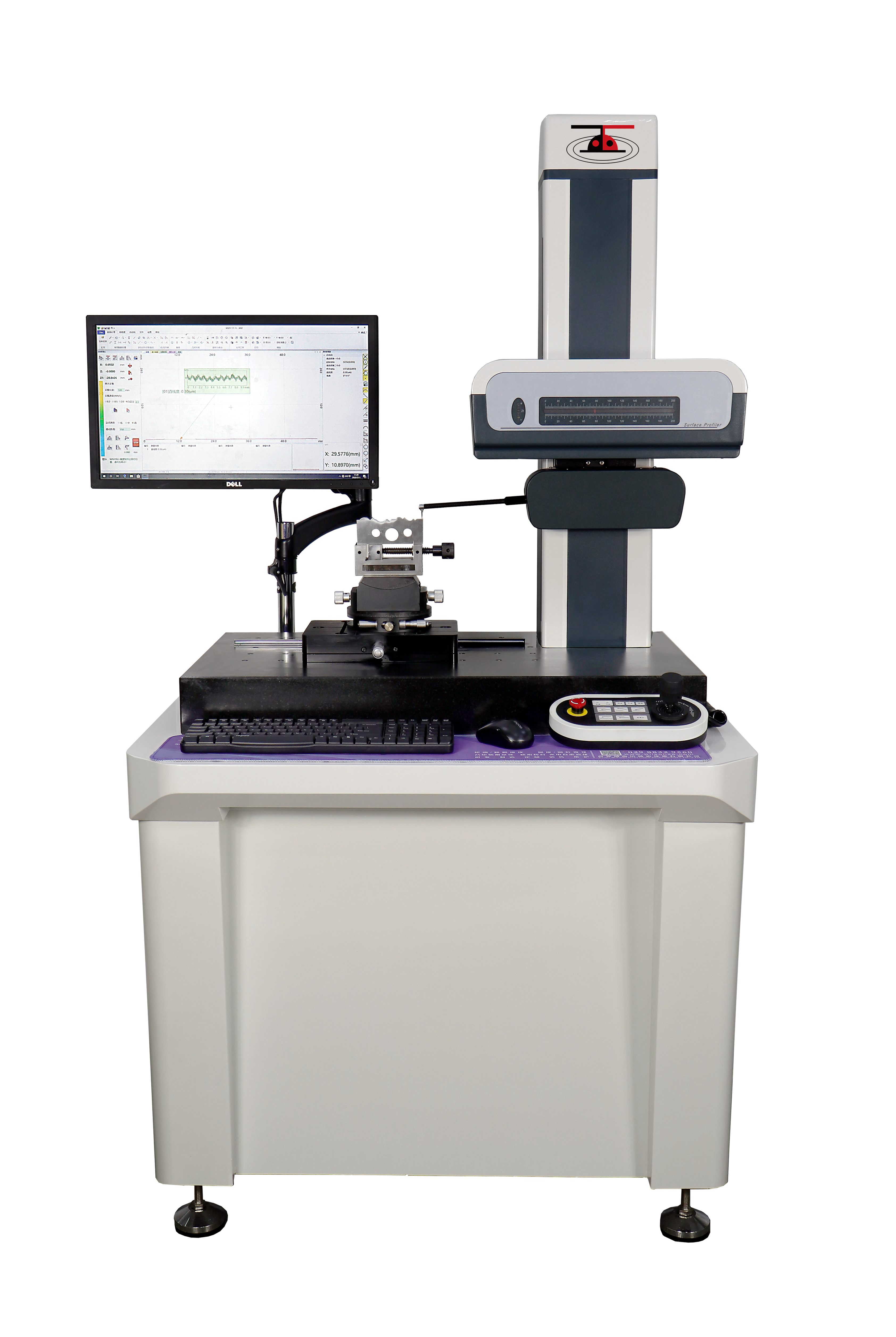

CD-Галиео RP100
CAIDAO
Принцип измерения

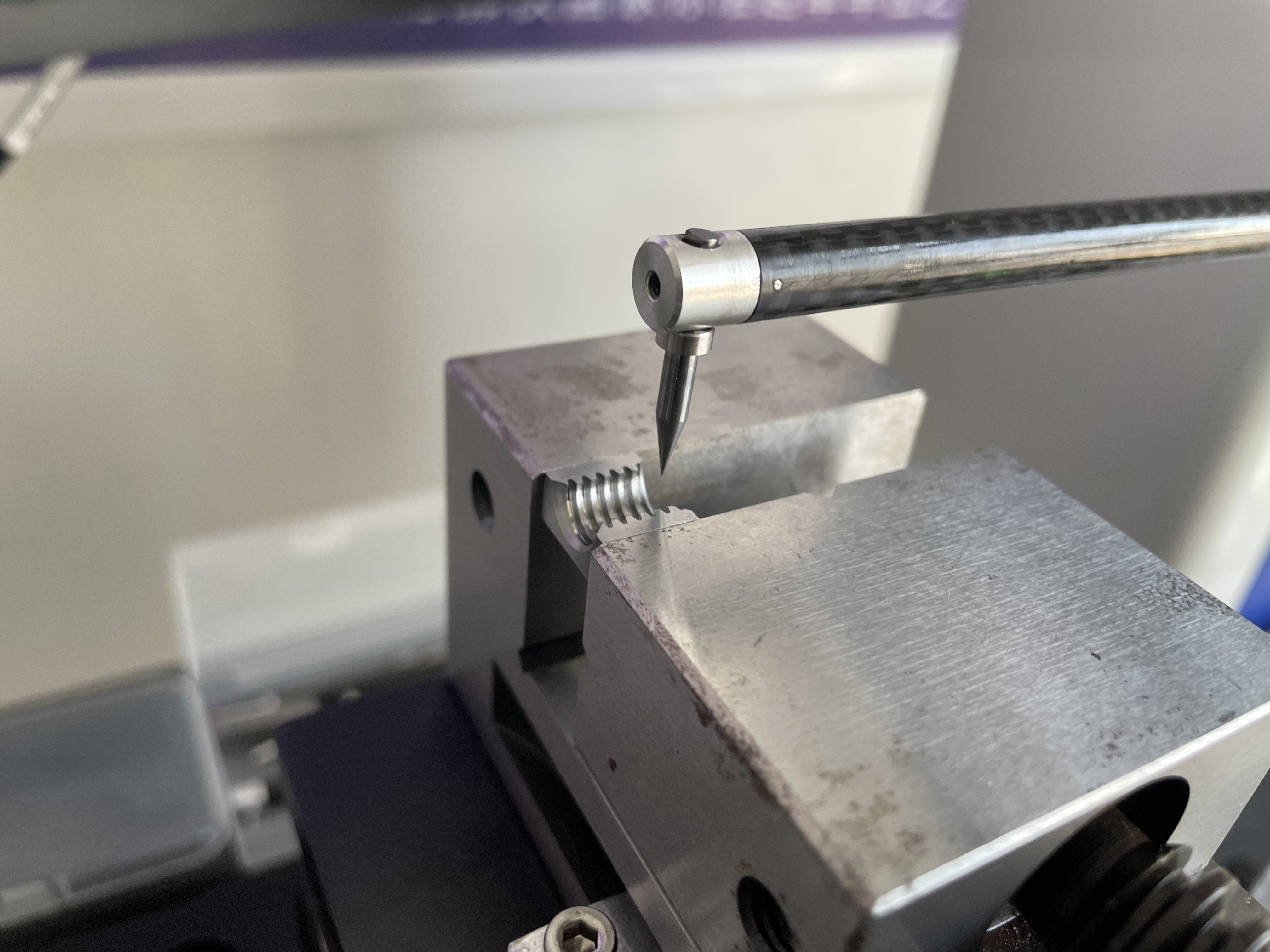

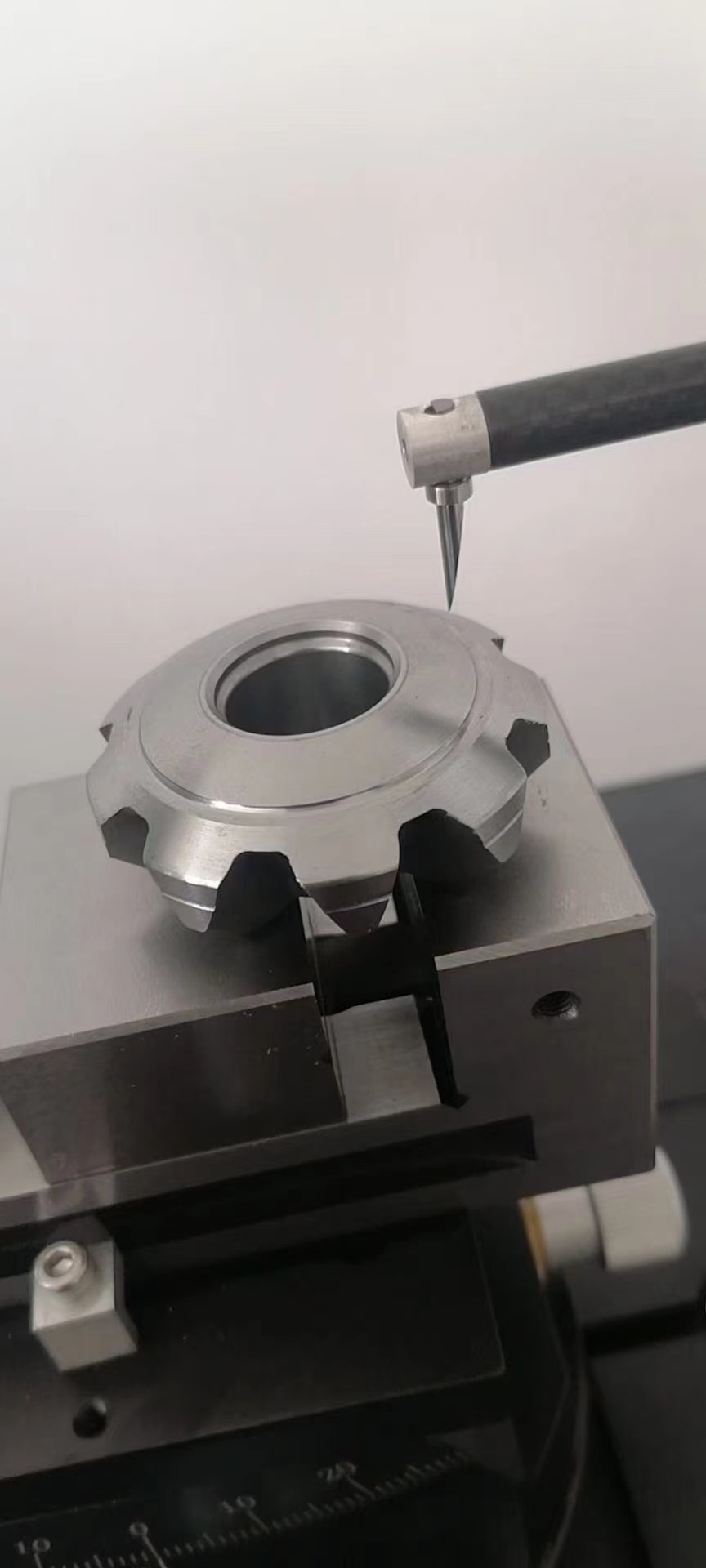

1. Декартовы координаты, контакты стилуса.
2. Высокоточная воздушная плавающая направляющая – в качестве точки отсчета координаты X, чтобы гарантировать точность линейного перемещения в направлении X.
3. Высокоточный цифровой датчик – для получения сигнала координаты Z для измерения профиля различных точных механических деталей.
4. Компьютерная и Windows-программа измерения MMD для обработки данных измерений, удобная для печати и хранения.
Основная функция
1. Размер: Содержит расстояние по горизонтали, расстояние по вертикали, линейное расстояние, радиус и диаметр.
2. Угол: горизонтальный угол, вертикальный угол, поперечный угол
3. Допуск положения: содержит параллельность и перпендикулярность
4. Допуск формы: содержит прямолинейность, корону, профиль дуги окружности.
5. Вспомогательное поколение: содержит вспомогательную точку, вспомогательную линию, вспомогательную окружность.
Основные параметры
Вещь | Параметр | Разрешение | |
Диапазон измерений Точность измерения | ось X | 100 мм | 0,1 мкм |
Прямолинейность | 0,8 мкм/100 мм | -------- | |
Датчик Z1 | 40 мм | 0,1 мкм | |
Z высота | 650мм | -------- | |
Мин.внутреннее отверстие | 30мм | -------- | |
Линейная точность | ≤±(1+I0.12HI)мкм | -------- | |
Дуга | ≤(1,5+R/8) | 2мм＜R＜10мм стандартный шар, примерный угол дуги 120° | |
Угол | ≤±2′ | Угловые блоки 60°, 90°, длина образца угловой кромки: 5 мм | |
Разрешение | 0,1 мкм | -------- | |
Источник | МикроЭ (Америка) | -------- | |
Датчик | Тип | Цифровой датчик решетки | -------- |
Разрешение | 0,1 мкм | -------- | |
Источник | МикроЭ (Америка) | -------- | |
Скалолазание | 77°(вверху), 88°(внизу) | -------- | |
Скорость измерения | от 0,02 мм до 4,0 мм/с | -------- | |
Режим измерения | Датчик движется | -------- | |
Сила | 220 В переменного тока ± 10% 50 Гц | -------- | |
Условия окружающей среды | Относительная влажность: <85% | Вышеуказанные более 2 параметры измеряются при температуре температуре 20 ℃ ± 2 ℃, ступени не ℃ /ч, среднеквадратичном значении < 50 Гц 2,5 мкм/с и среднеквадратичном значении > 50 Гц 5,0 мкм/с. | |
Технические особенности
1. На оси X используется фрикционная прямолинейная направляющая с высокой точностью и длительным сроком службы.
2. Ось Z1 оснащена импортным цифровым датчиком с высокой точностью и хорошей линейностью.
3. Простая замена стилуса, установка один раз, коррекция не требуется.
4. Программное обеспечение поддерживает переключение между китайским и английским языками одним щелчком мыши.
5. Поддержка системы Win XP, Win7.
6. Аннотации программного обеспечения такие же, как и в САПР.
7. Автоматическое распознавание дуги и линии.
8. Поддержка импорта и экспорта файлов формата DXF, настройка экспорта формата CAD.
9. Поддержка непрерывной аннотации, базовой аннотации и случайной вставки точек.
10. Поддержка графического и координированного свободного вращения.
11. Исходные данные могут автоматически сохраняться для нескольких аннотаций.
12. Функция зеркала для сохранения аннотированных файлов.
13. текущее положение осей X и Z1. Можно наблюдать
14. Автоматический контакт стилуса, подъем и возврат.
15. Бессрочная работа для Отозванных и Восстановленных.
16. Когда переключатель захвата включен, он автоматически генерирует и фиксирует характеристики точки пересечения, центра окружности, точки сегмента линии, конечной точки, точки пересечения дуги, средней точки и точки касания.
17. Даже в случае непропорционального усиления нормальный угол, дуга, горизонтальная, вертикальная и линейная маркировка могут быть аннотированы обычным образом.
Заявление
Профилометр шероховатости широко используется в зубчатой, автомобильной и моторостроительной промышленности.
Размер оборудования
Товар | Упаковка | Вес. (кг) | МУП (м³) | ||||||
Lx | Ли | Лз | Вес (кг) | Lx | Ли | Лз | Вес (кг) | ||
1500 | 800 | 1800 | 350 | 960 | 96 | 96 | 50 | 400 | 0.88 |
Требования к использованию
1. Мощность: 220 В переменного тока ± 10% 50 Гц
2. Требования к окружающей среде: T: 10～30℃;Относительная влажность: <85%
3. Нет явной вибрации
4. Независимое заземление
