CD-MarxD
CAIDAO

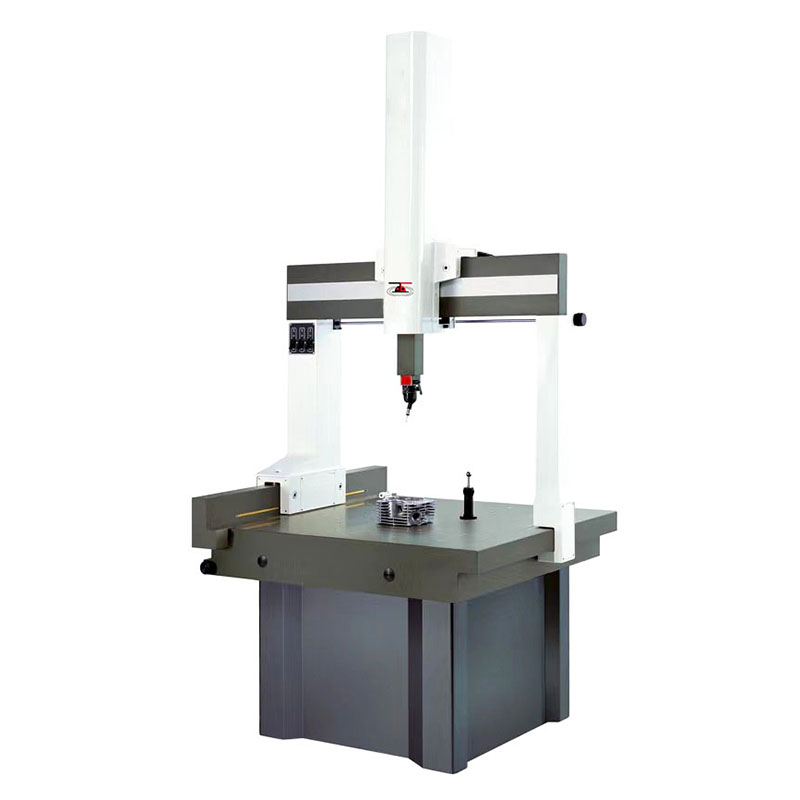

КИМ с ручным управлением, который легко освоить, может удовлетворить самые разнообразные требования к точности измерений в мастерской.

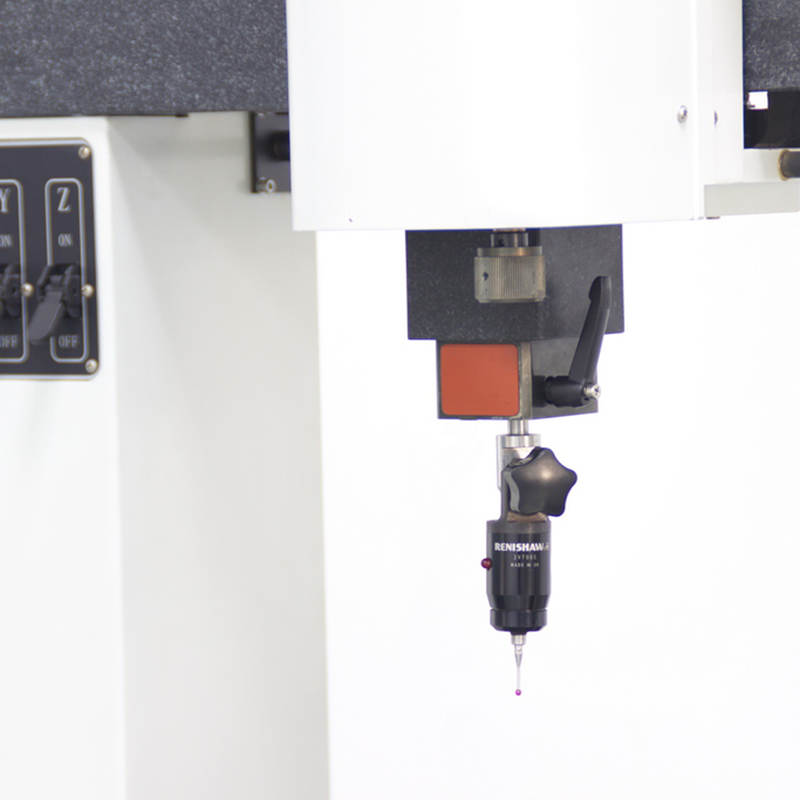

1. При работе с ручной измерительной машиной оператор держит датчик только рукой, чтобы перемещать его по осям X, Y и Z, чтобы завершить весь процесс измерения.
2. Ручная измерительная машина использует стационарный верстак с хорошей жесткой конструкцией и легким весом, а также полностью закрытую раму с подвижной мостовой конструкцией, которая может нести большую грузоподъемность и получать хорошие характеристики движения.
3. Машина с ручным управлением имеет лучший коэффициент жесткости, а оптическая видеосистема является опциональной, чтобы соответствовать различным требованиям проверки в мастерской.
4. Портальная подвижная конструкция, встроенный верстак обеспечивают высокую несущую способность станка, широкое пространство для размещения заготовок и удобную загрузку и разгрузку.
5. Используется высокоточный воздушный подшипник, а жесткость и стабильность машины улучшаются за счет конструкции окружающего подшипника, так что высокая точность может поддерживаться даже при длительной работе, а между тем, обеспечиваются отличные динамические характеристики машины.
6. Быстрое перемещение по 3 осям, блокировка и точная настройка могут быть реализованы только с помощью 1 клавиши.При сильном щелчке переключателя, соответствующего устройству воздушной блокировки, каждая ось будет переведена из положения быстрого перемещения в состояние блокировки.
7. Переключатель точной настройки можно использовать для перемещения осей X, Y, Z после блокировки. Эта функция полностью реализована, особенно при проверке узких частей заготовки.
MODEL | CD-MarxD | 654 | 875 | 1075 | 1575 |
Диапазон измерения (мм) | X | 500 | 700 | 700 | 700 |
Y | 600 | 800 | 1000 | 1500 | |
Z | 400 | 500 | 500 | 500 | |
Dimensions (мм) | L | 1020 | 1220 | 1420 | 1920 |
W | 945 | 1150 | 1150 | 1150 | |
H | 2200 | 2400 | 2400 | 2400 | |
MPEe | (мкм) Д:мм | 3,5+л/250 | 4,5+л/200 | 4,5+л/200 | 4,5+л/200 |
Подача воздуха | (МПа) | 0,6-0,8 | |||
Макс.загрузка | кг | 300 | 500 | 500 | 500 |
Масса | кг | 550 | 700 | 800 | 1000 |
Примечание. Точность станка с одной и той же спецификацией зависит от конфигурации.Технические параметры и внешний вид продукта при выполнении данной версии образца могут быть обновлены без предварительного уведомления.

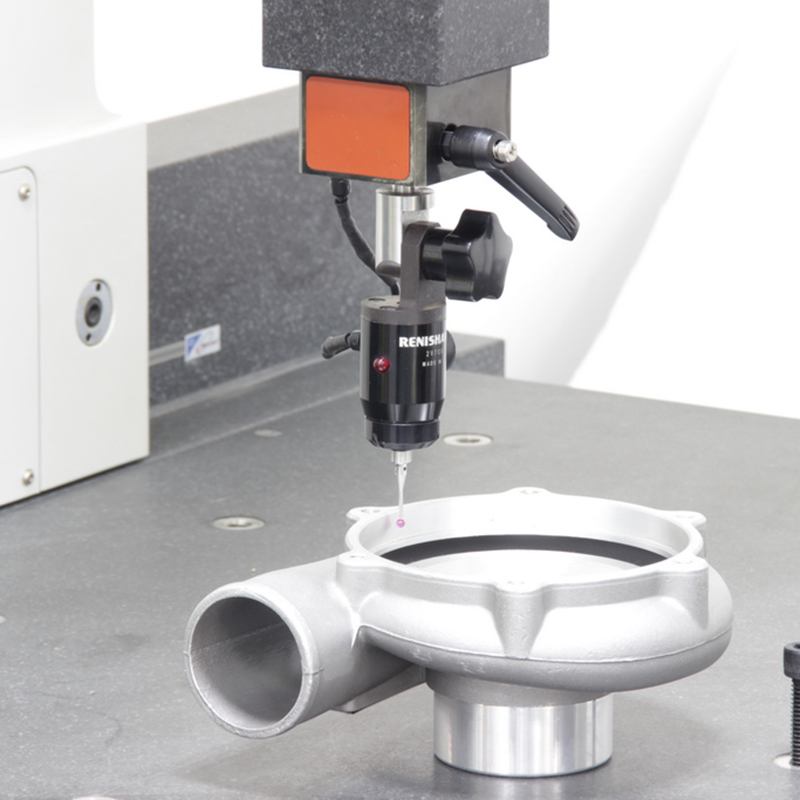

Ручная КИМ в основном используется для высокоточного измерения размеров прецизионной обработки деталей, а также для измерения размера и сложности поверхности деталей, а также ее основных областей применения, включая автомобилестроение, машиностроение, 3C и прецизионное оборудование, аэрокосмическую и авиацию и т. д. Он также широко используется в других областях точной обработки.
