CAIDAO
1. Pпрезентация продукта

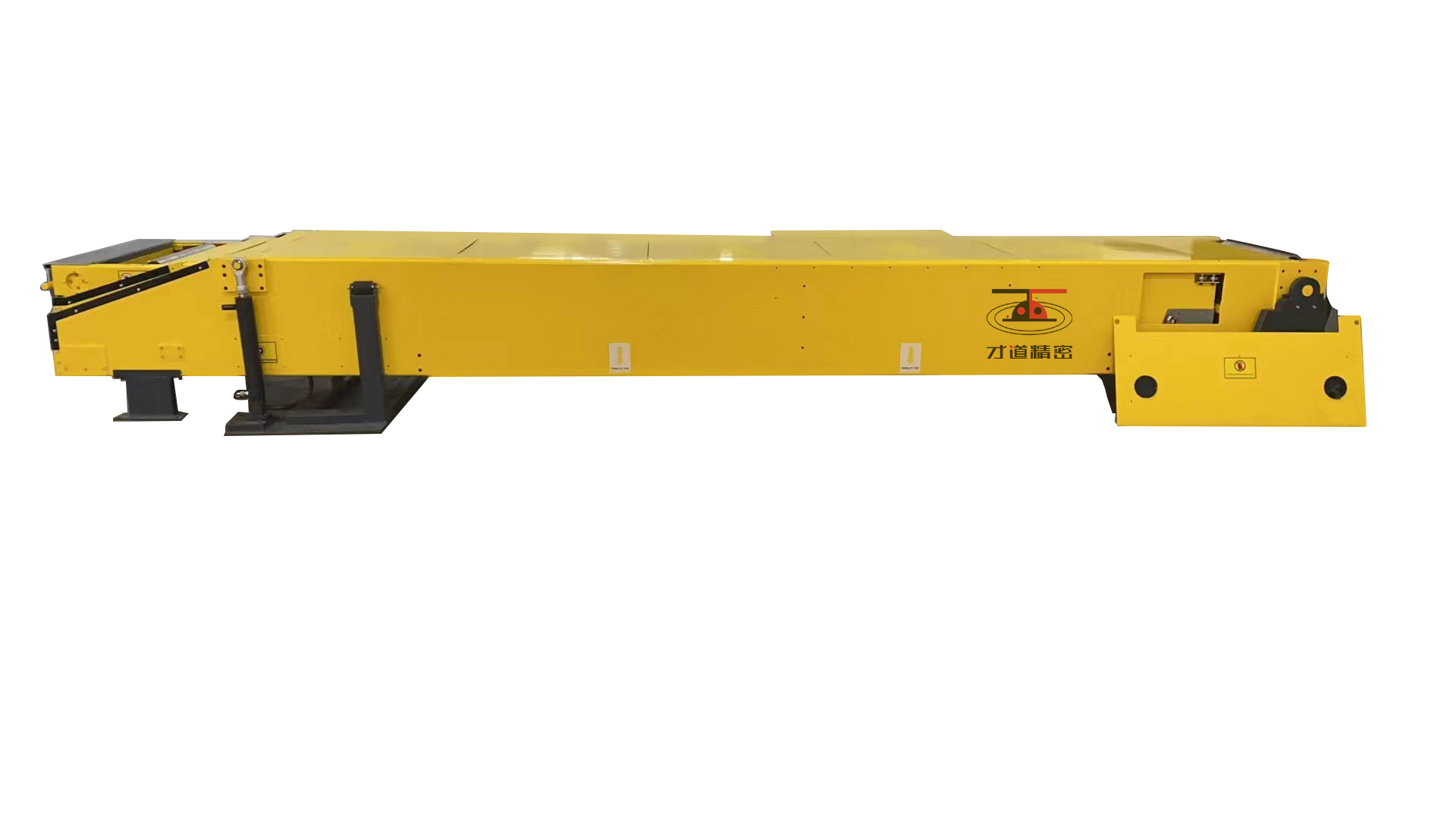

Передний выдвижной ленточный конвейер (далее именуемый «телескопическая машина») является дополнением к обычному неподвижному плоскому конвейеру, который может регулироваться оператором в соответствии с фактическим спросом.

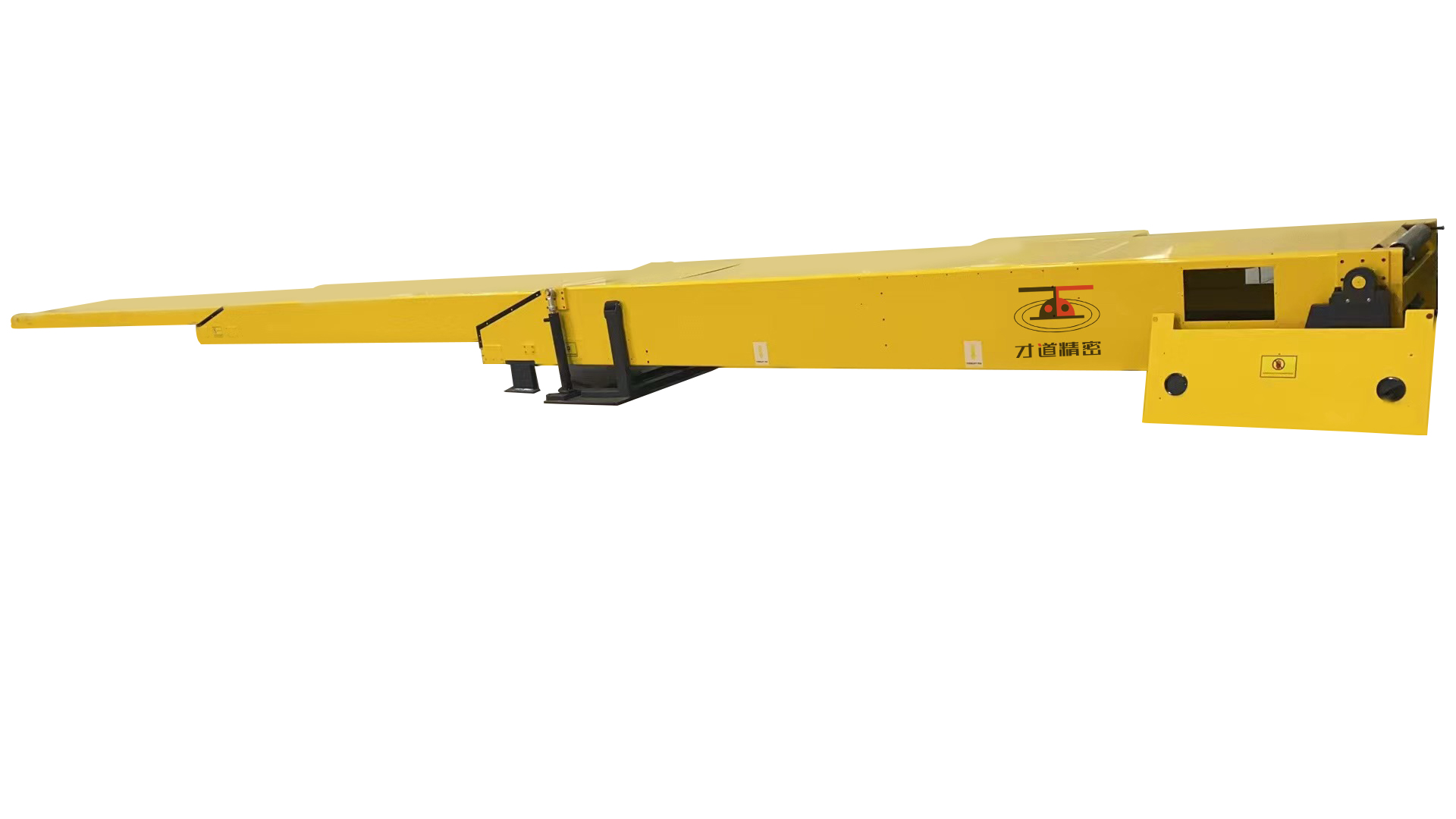

Принцип телескопического оборудования заключается в добавлении механизма расширения к обычному ленточному конвейеру, чтобы ленточный конвейер можно было свободно расширять и регулировать в направлении длины и высоты.Основное оборудование состоит из стационарного конвейера, телескопического механизма, подъемного механизма и системы управления.
2. Характеристики производительности
2.1 При транспортировке посылки должна быть обеспечена стабильная и равномерная передача.
2.2 Рабочий шум одного оборудования 70 дБ (А) и максимальная точка шума одного оборудования 72 дБ (А).Установка опорных частей или подвесных частей всего оборудования должна быть снабжена необходимыми амортизирующими устройствами для предотвращения передачи вибрации на здание.
2.3 Модульность и стандартизация оборудования.Вся система состоит из различных модулей.Одни и те же модули взаимозаменяемы и могут быть собраны
Удобное расширение.Все механические детали и детали управления, печатные платы, штепсельные платы, встроенные блоки стандартизированы с надежной взаимозаменяемостью.
2.4 Шкаф управления системой управления должен иметь разумную структуру, прост в эксплуатации, аккуратную проводку, красивую, каждая точка проводки должна быть отмечена,
Удобное обслуживание.
2.5 Непрерывная безотказная работа оборудования составляет 720 часов, вся машинная нагрузка оборудования работает 23 часа в сутки, а срок службы всей машины составляет более пяти лет.
2.6 Оборудование должно быть оборудовано устройствами аварийной остановки и другими средствами безопасности, обеспечивающими безопасность персонала при эксплуатации.
2.7 Телескопический ленточный конвейер имеет интерфейс с внутренней системой трансмиссии, которая может осуществлять рычажное действие с другим транспортным оборудованием.
3. Tтехнический параметр
3.1 Скорость на выходе: V=20-45 м/мин, с контролем скорости преобразования частоты;заводская скорость 30м/мин;
3.2 Скорость расширения: V=10 м/мин, с регулировкой скорости преобразования частоты;
3.3 Двигатель подачи: 2,2 кВт Двигатель расширения: 0,75 кВт (с тормозом);
3.4 Передняя часть телескопической машины оснащена устройством предотвращения столкновений и 2-мя светодиодными фонарями;
3.4 Номинальная несущая способность: 60 кг/м;
3.6 Гидравлическая система: двухцилиндровый привод, мощность двигателя: 1,5 кВт;
3.7 Общая мощность всей машины: 4,8 кВт.
4. Aобласть применения
Телескопическая машина в основном используется для погрузки и разгрузки товаров в распределительном/транзитном центре.
5. Требования к установке
5.1 Условия конструкции здания для установки оборудования
1) Уровень безопасности строительной конструкции: уровень 2;
2) Расчетный срок службы: 50 лет;
5.2 Рабочая среда, подходящая для оборудования
1) Нормальная рабочая температура оборудования: -15℃ ~ + 40℃;
2) относительная влажность: 10%~95% (без конденсации);
3) скорость изменения температуры ± 0,5℃/мин;± 10℃/ч;
4) Скорость изменения относительной влажности ± 10%/час.
5.3 Грунтовые условия для установки оборудования
1) Требования к грунту: толщина бетона 200 мм;
2) Требования к бетону: C30.
5.4 Состояние электропитания оборудования
1) Электросеть – сеть TN-S (трехфазная четырехпроводная система, 3 фазы, N, PE);
2) Система должна нормально работать при полной нагрузке или без нагрузки при следующих условиях электропитания:
А) Напряжение: трехфазное 380В переменного тока, +/-10%, однофазное: 220В переменного тока, +/-10%;
Б) Частота: 50Гц, +/-1Гц.
3) Заземление: система заземления здания, использование рабочего заземления производственного оборудования, защитное заземление и заземление здания молниезащиты в одном
С тех пор принят метод совместного заземления.Значение сопротивления общего заземления не должно превышать 1 Ом.
